Le Minipic est suffisant pour les utilisations simples.
Le Minipic n’est plus disponible
Réparations encore possibles pour ce Filpic. Des pièces de rechange, neuves ou d’occasion sont disponibles. Cliquer pour contacter Michel Pyrat.

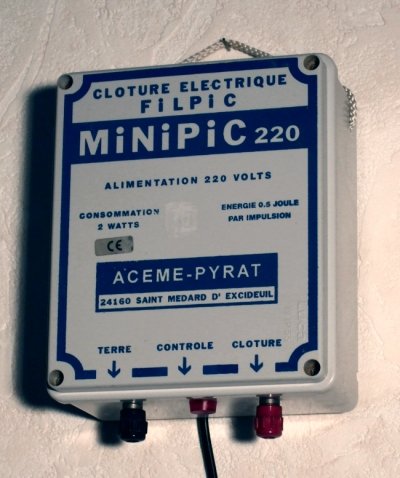

Filpic Minipic 220 Volts

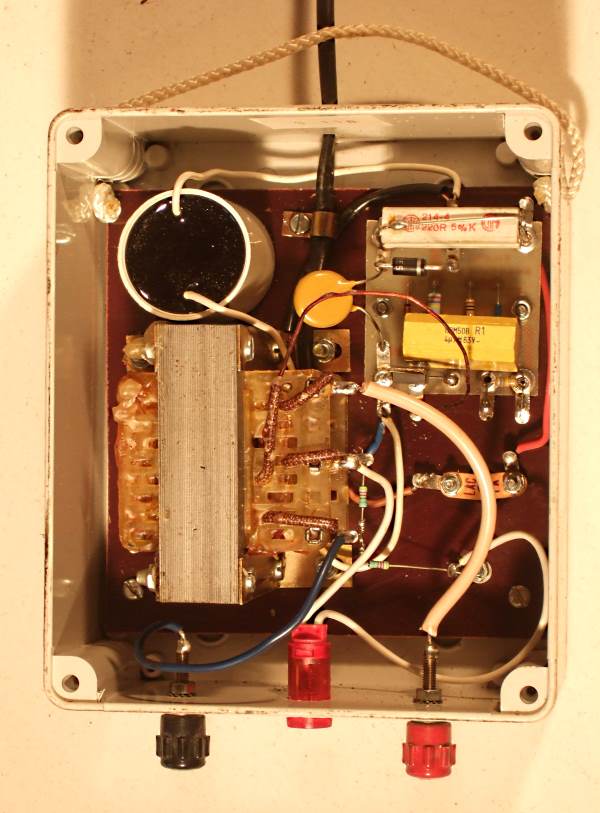

Minipic 220 V. Coffret ouvert

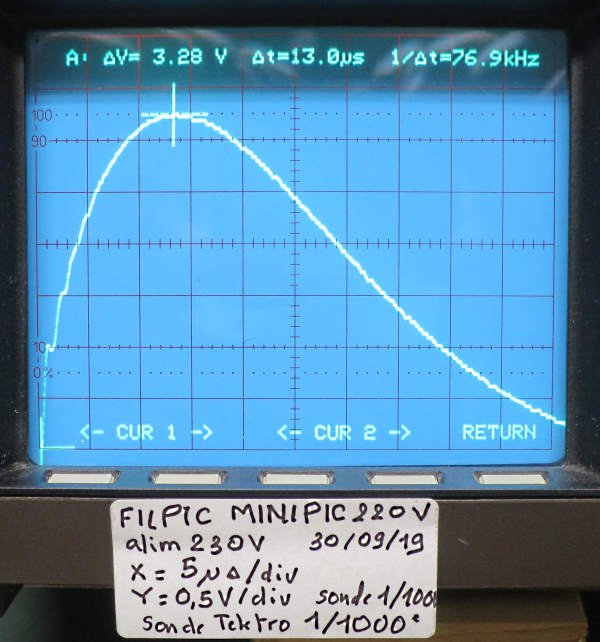

MINIPIC, impulsion avec charge 500 Ohms
Minipic : Le petit . Alimentation par le réseau 220 Volts.
Appareil suffisant pour le gardiennage de cheval, poney, chien, petit troupeau ou dépannage autour de la ferme.
Voyant de contrôle de la tension des impulsions en départ de ligne.
Parafoudre secteur, fusible secteur.
Totalement réparable, composant par composant.
Le Minipic 220 V utilise le même transformateur et la même plaquette électronique que l’Energifil 220 V. Le condensateur est un 10 µF au lieu d’un 20 µF sur l’Energifil 220 V.
Avec 1 condensateur de 10 µF chargé à 300 Volts le transformateur fournit, dans la charge normalisée de 500 Ohms, des impulsions de 3300 V, 6,5 A, 21 KW, 60 µs, 0,5 Joule. [1]
[1] Les valeurs des tensions (V ou Volt), courant (A ou Ampère) et puissance (Watts ou Kilowatts) sont mesurées à l’instant du maximum des impulsions, l’appareil débitant dans une résistance de 500 Ohms. L’énergie (Joules J ou millijoules mJ) est aussi mesurée avec une charge normalisée de 500 Ohms. Seule la durée utile de l’impulsion (millisecondes ms ou microsecondes µs) est mentionnée ici.
[2] Le coefficient d’efficacité est proportionnel à l’énergie par impulsion ; il permet de comparer assez fidèlement les appareils entre eux si l’on a des lignes et prises de terre ayant des pertes équivalentes par kilomètre. En pratique on vérifie qu’un appareil de coefficient d’efficacité 1 (Énergie de 40 à 50 mJ) permet d’électrifier avec une sécurité suffisante des lignes en fil de fer galvanisé de 1 à 2 km sur isolateurs plastique. Pour une sécurité totale, toujours avec fil galvanisé et isolateurs il faut disposer de 200 à 500 mJ par km
