Description et particularités de la clôture ADIC 12 V Magnum B12 :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable.
• Sur la face avant un bouton commande la mise en marche et le réglage de la puissance des impulsions.
• Les bornes des sorties Clôture et Terre sont vissées à gauche de la face avant du coffret. De solides gros boutons isolants bloquent les fils permettant le raccordement aux lignes sur isolateurs et à la prise de terre.
• Un voyant est branché entre les sorties. Au rythme des impulsions il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol.
• Un condensateur 6 µF/800 V dc est chargé à tension variable selon le réglage manuel du variateur de puissance.
• Carte électronique sur circuit imprimé double face avec composants apparents permettant difficilement les réparations ; raccordements sur 3 languettes pour cosses AMP 6,35 mm et un connecteur 3 fils relié au potentiomètre/interrupteur du variateur.
• Transformateur noyé dans un boitier dédié obturé de résine, entrées du primaire et du secondaire par fils souples et cosses 6,35 mm.
• Réparations faciles, seulement par substitution avec les pièces d’origine ou compatibles pour la plaquette électronique et pour le transformateur.

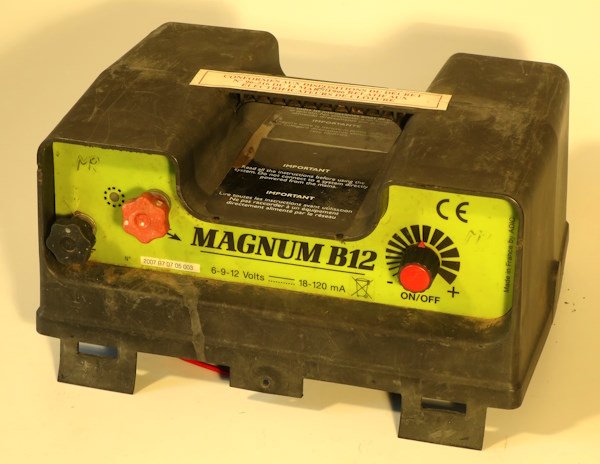

• ADIC 12 V Magnum B12 avec boite dédiée Adic fermée.

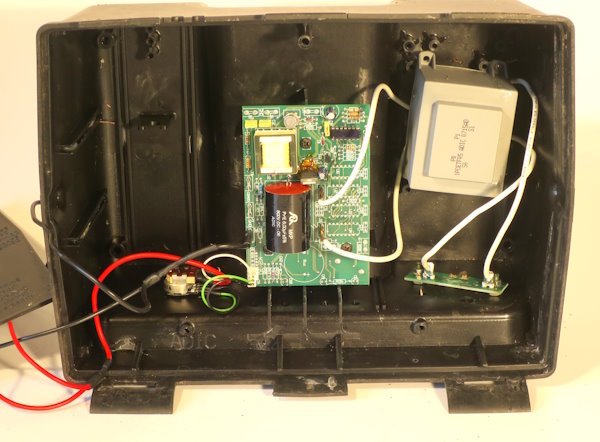

• ADIC 12 V Magnum B12 avec boite dédiée Adic ouverte.

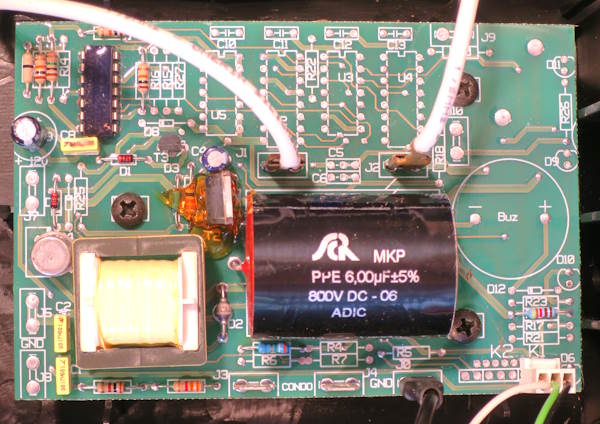

• ADIC 12 V Magnum B12. Plaquette électronique, dessus.

Expérience et observations de Michel Pyrat avec l’ADIC 12 V Magnum B12 :

• Avec la nouvelle norme NF C 78-200, Juin 1982 les constructeurs et distributeurs pouvaient enfin proposer des appareils qui, correctement installés, avaient la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.
• Adic a mis au point et commercialisé avec l’ADIC 12 V Magnum B12 un appareil réglable selon les besoins par le bouton du variateur ce qui économise l’énergie stockée dans la batterie et permet d’espacer les recharges quand les animaux sont paisibles sur des parcelles de moins d’un hectare.
• Le choix d’un convertisseur pouvant charger à plus de 300 V un condensateur de moins de 10 µF permet de produire des impulsions plus courtes et plus efficaces bien que ne dépassant pas une énergie de 1 Joule qui ne vide pas trop vite la batterie.
• La plaquette électronique n’est pas complètement équipée. Il devait y avoir d’autres projets pour une gamme de modèles dérivés.
• L’ADIC 12 V Magnum B12 est un appareil de bonne qualité d’un constructeur disposant de compétences et gros moyens industriels d’étude, mise au point et fabrication.
• Les modules électroniques et transformateur ne sont réparables que par substitution avec des pièces d’origine ou des compatibles peu trouvables.

Impulsions de l’ADIC 12 V Magnum B12 avec charge normalisée de 500 Ohms :

L’ADIC 12 V Magnum B12 venue en atelier pour la plaquette électronique est repartie non réparée sans possibilité d’enregistrement de l’impulsion avec charge normalisée de 500 Ohms.
