FILPIC Minipic 220 V :

• Diffusion régionale depuis 1994.

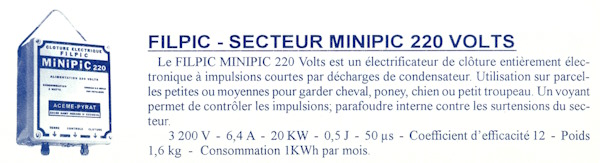

Extraits des documentations de Filpic :

Description et particularités de la clôture FILPIC Minipic 220 V :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable.
• Avec la FILPIC Minipic 220 V, Filpic a complété sa gamme de clôtures 220 Volts avec des énergies par impulsion allant de 0,5 à 5 Joules.
• La boite est isolante avec une sérigraphie (produite en interne) ; les sorties Clôture et Terre sont des « Bornes PTT » vissées dans le bas du coffret.
• Un voyant avec lampe néon et résistances chutrices est branché entre les sorties de l’enroulement de contrôle du transformateur. Au rythme des impulsions il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol.
• Le FILPIC Minipic 220 V utilise la plaquette électronique et le transformateur du FILPIC Energifil 220 V ; le condensateur est un 10 µF au lieu d’un 20 µF.
• Le condensateur 10 µF/250 V (alternatif) est chargé à plus de 300 V en moins de 1 s ; une base de temps avec résistance, diode zéner, condensateur polyester et diac amorce le thyristor environ 50 fois par minute pour décharger le condensateur 10 µF dans le primaire du transformateur, (bobiné et imprégné sous vide en interne), spécial pour décharges impulsionnelles.
• L’arrivée du secteur 220 V est protégée des surtensions accidentelles ou orageuses par fusible, résistance de sécurité et varistance 250 V.
• Réparations possibles, composant par composant ou substitution pour la plaquette électronique ; le transformateur et le condensateur sont remplaçables par substitution.

Documentations pouvant être téléchargées :

• Carte garantie Minipic 220 Volts
• Notice Minipic 220 Volts
• Conducteurs de lignes de clôtures
• MINIPIC 220 V - Schéma + Photos
• Technologie et dépannage MINIPIC 220 V

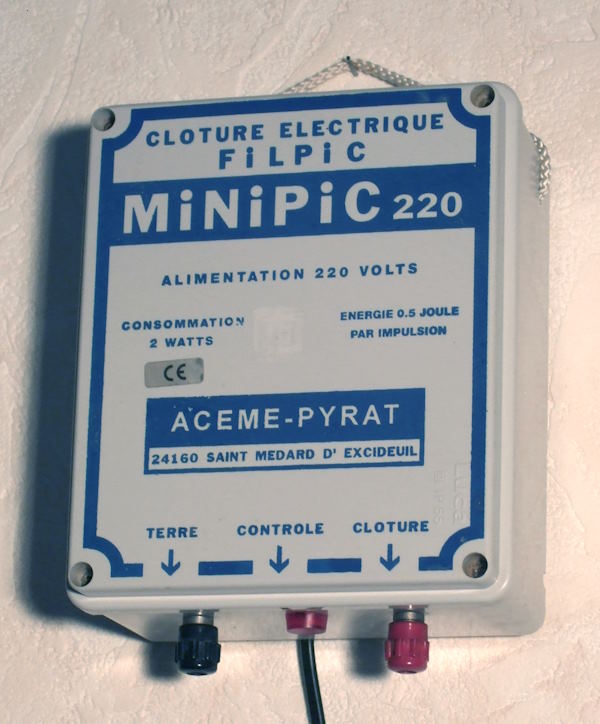

• FILPIC Minipic 220 V, avec boite PVC fermée.

• FILPIC Minipic 220 V, avec boite PVC ouverte.

• FILPIC Minipic 220 V. Plaquette électronique, dessus.

• FILPIC Minipic 220 V. Plaquette circuit imprimé, dessous.

• FILPIC Minipic 220 V. Transformateur.

Documentations pouvant être téléchargées :

• Carte garantie Minipic 220 Volts
• Notice Minipic 220 Volts
• Conducteurs de lignes de clôtures
• MINIPIC 220 V - Schéma + Photos
• Technologie et dépannage MINIPIC 220 V

Expérience et observations de Michel Pyrat avec le FILPIC Minipic 220 V :

• À partir de 1980 les constructeurs et distributeurs pouvaient enfin proposer des appareils qui, correctement installés, avaient la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.
• Le FILPIC Minipic 220 V répond au besoin d’avoir un appareil de haute qualité de puissance limitée pour électrifier des poulaillers, jardins ou petites parcelles jusqu’à 1 hectare à proximité des maisons ou exploitations ; en plus de l’excellence du rupteur (plaquette électronique, transformateur et condensateur), j’ai crée un électrificateur simple et robuste avec une protection contre les surtensions orageuses ou accidentelles et micro-coupures du secteur.
• Le FILPIC Minipic 220 V est une clôture particulièrement robuste et réparable composant par composant.
• Tout en étant un des derniers petits constructeurs avec une diffusion régionale, Michel Pyrat était aussi l’un des plus intégrés de France : Création, construction et réparation des appareils ; création, fabrication et câblage des circuits imprimés ; bobinage et imprégnation sous vide des transformateurs ; tôlerie, peinture et sérigraphie (maquette, typons et écrans) des coffrets ; moulage par injection des sorties haute-tension ; création (maquette, typons, plaques et impression offset) des notices, documentations et imprimés de correspondance et facturation ; mécanique générale, création des outillages de tôlerie et de quelques machines spécialisées.

Impulsion du FILPIC Minipic 220 V avec charge normalisée de 500 Ohms :

Avec un condensateur de 10 µF chargé à 300 Volts le transformateur fournit, dans la charge normalisée de 500 Ohms, des impulsions avec des valeurs-crête de 3300 V, 6,5 A, 21 kW, une durée utile de 50 µs et une énergie de 0,5 Joule.
