FILPIC Energipic 220 V :

• Homologations ACE - DACE - 3422 - P - 1081
• Diffusion régionale depuis 1981.

Extraits des documentations de Filpic :

Description et particularités de la clôture FILPIC Energipic 220 V :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable. Avec l’FILPIC Energipic 220 V, Filpic a réussi à être parmi les quelques premiers petits constructeurs français qui ont produit des appareils surpuissants.
• Pour la première version avec boite métallique peinte et sérigraphiée, (produite en interne), les sorties Clôture et Terre sont des « Bornes PTT » vissées dans de robustes traversées isolantes (moulées par injection en interne) en polypropylène teinté en rouge ou vert. - Après fermeture en 2001 des ateliers ACEME-Pyrat et fin du stock des boites en tôle, la deuxième version (2018) utilise des boites isolantes standard. Les sorties Clôture et Terre sont les mêmes « Bornes PTT ».
• Un voyant avec lampe néon, résistances chutrices et varistance est branché entre les sorties. Au rythme des impulsions il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol. Une prise au 1/12 ^e du secondaire du transformateur et une varistance 140 V augmentent beaucoup la durée de vie du voyant.
• Deux condensateurs 16 µF/450 V (alternatif), shoopage renforcé pour décharges impulsionnelles sont chargés à plus de 600 V en moins de 1 s par un doubleur de tension Schenkel ; une base de temps avec résistances, diode zéner, condensateur polyester et diac amorce le thyristor environ 50 fois par minute pour décharger les condensateurs 16 µF dans le primaire du transformateur, (bobiné et imprégné sous vide en interne), spécial pour décharges impulsionnelles.
• L’arrivée du secteur 220 V est protégée des surtensions accidentelles ou orageuses par fusible, résistance de sécurité et varistance 250 V.
• Un éclateur à étincelle réduit les effets des coups de foudre arrivant par les lignes des clôtures.
• Réparations possibles, composant par composant ou substitution pour la plaquette électronique ; le transformateur et les condensateurs sont remplaçables par substitution.

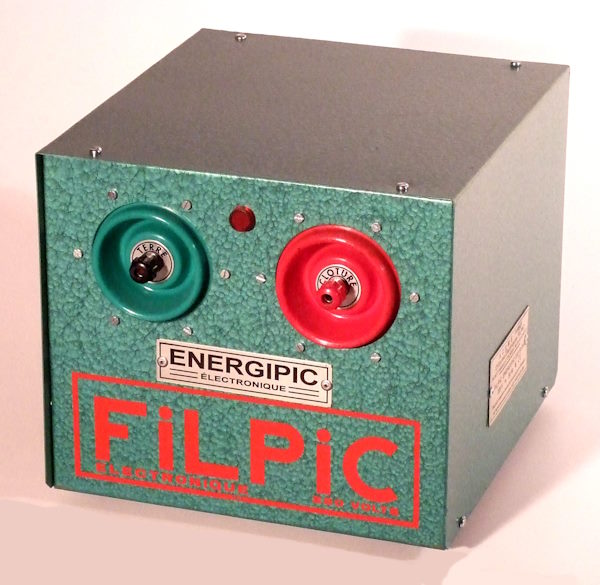

• FILPIC Energipic 220 V, version avec boite tôle fermée.

• FILPIC Energipic 220 V, version avec boite tôle ouverte, côté transformateur.

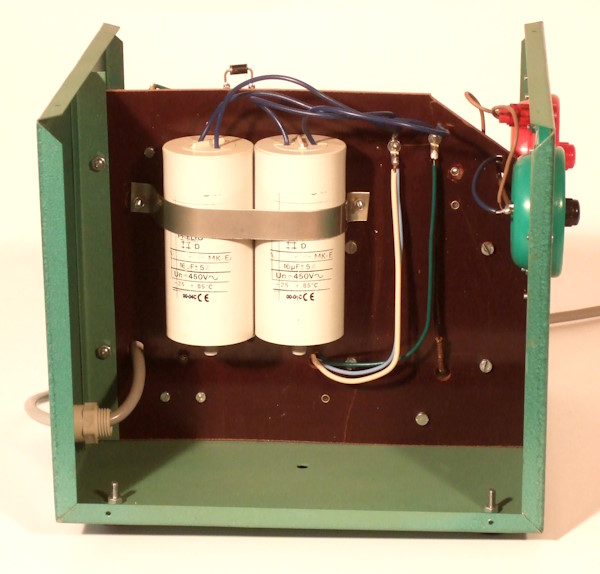

• FILPIC Energipic 220 V, version avec boite tôle ouverte, côté condensateurs.

• FILPIC Energipic 220 V, version avec boite PVC fermée.

• FILPIC Energipic 220 V, version avec boite PVC ouverte.

• FILPIC Energipic 220 V. Plaquette électronique, dessus.

• FILPIC Energipic 220 V. Plaquette circuit imprimé, dessous.

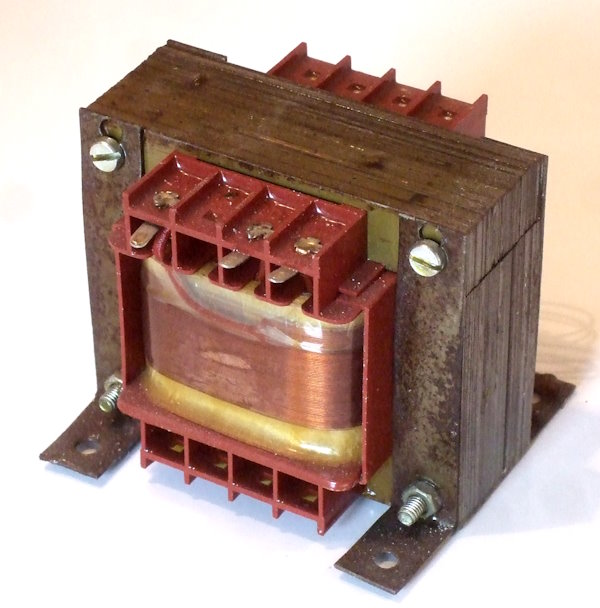

• FILPIC Energipic 220 V. Transformateur.

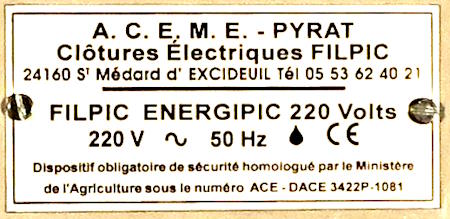

• FILPIC Energipic 220 V. Plaque constructeur.

Documentations pouvant être téléchargées :

• Carte garantie Energipic 220 Volts
• Notice Energipic 220 Volts
• Choisir et utiliser les Clôtures Filpic

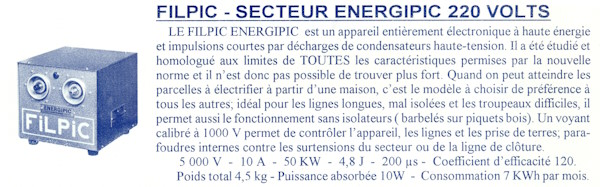

• Documentation condensée ACEME Pyrat
• Conducteurs de lignes de clôtures
• ENERGIPIC 220 V - Schéma + Photos
• Technologie et dépannage - ENERGIPIC 220 V

Expérience et observations de Michel Pyrat avec le FILPIC Energipic 220 V :

• En Octobre 1981, ACEME-Pyrat a été homologué pour son premier Energipic 220 V avant la publication officielle de la nouvelle norme NF C 78-200, Juin 1982. Les constructeurs et distributeurs pouvaient enfin proposer des appareils qui, correctement installés, avaient la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.
• Le FILPIC Energipic 220 V m’a demandé plus d’un an d’étude et mise au point en interne pour réaliser un appareil de haute qualité au plus près des limites autorisées ; en plus de l’excellence du rupteur (plaquette électronique, transformateur et condensateurs), j’ai crée un électrificateur robuste avec des protections contre les surtensions orageuses ou accidentelles et micro-coupures du secteur.
• Le FILPIC Energipic 220 V est une clôture particulièrement robuste et réparable composant par composant.
• Tout en étant un des derniers petits constructeurs avec une diffusion régionale, Michel Pyrat était aussi l’un des plus intégrés de France : Création, construction et réparation des appareils ; création, fabrication et câblage des circuits imprimés ; bobinage et imprégnation sous vide des transformateurs ; tôlerie, peinture et sérigraphie (maquette, typons et écrans) des coffrets ; moulage par injection des sorties haute-tension ; création (maquette, typons, plaques et impression offset) des notices, documentations et imprimés de correspondance et facturation ; mécanique générale, création des outillages de tôlerie et de quelques machines spécialisées.

Impulsion du FILPIC Energipic 220 V avec charge normalisée de 500 Ohms :

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », le sc>FILPIC Energipic 220 V produit avec deux condensateurs de 16 µF des impulsions espacées d’un peu plus de 1 seconde ayant la forme d’une pseudo demie sinusoïde d’environ 250 micro-secondes, tension-crête 5000 Volts, intensité-crête 10,00 Ampères et puissance-crête 50 kW.
