FILPIC Electronipic 220 V :

• Homologations ACE - DACE - 3336 - P
• Diffusion régionale depuis 1982.

Description et particularités de la clôture FILPIC Electronipic 220 V :

• Avec la « vieille » norme NF C 78-200, 23 Juillet 1959, les concepteurs-créateurs ne pouvaient pas produire des appareils à haute énergie. Malgré tout, avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable pour produire des impulsions régulières et calibrables au plus près du maximum règlementé. Avec la FILPIC Electronipic 220 V, Filpic a probablement réussi à faire homologuer le meilleur électrificateur secteur de cette époque ; la publication de la norme NF C 78-200, Juin 1982 a entraîné l’obsolescence de toutes les productions antérieures et la FILPIC Electronipic 220 V a été un échec commercial.
• La clôture FILPIC Electronipic 220 V est assemblée dans une boite métallique peinte et sérigraphiée, (produite en interne) ; les sorties Clôture et Terre sont des « Bornes PTT » vissées dans de robustes traversées isolantes (moulées par injection en interne) en polypropylène teinté en rouge ou vert.
• Un voyant avec lampe néon et résistances chutrices est branché sur une prise à 2000 spires sur un total de 10500 de l’enroulement du secondaire du transformateur ; au rythme des impulsions il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol.
• Transformateur de sécurité à carcasses indépendantes, (bobiné et imprégné de paraffine en interne) avec entôlage C+I croisé, (tôles produites en interne).
• L’arrivée du secteur 220 V est protégée des surtensions accidentelles ou orageuses par fusible et varistance 250 V.
• Le risque de fonctionnement permanent, (court-circuit anode-cathode du thyristor) est doublement protégé, d’une part par une diode (en parallèle du primaire du transformateur) qui serait conductrice pendant les alternances négatives et ferait fondre le fusible et, d’autre part, par la fusion à 82° du thermique logé dans la résistance de 4000 Ohms qui ne s’échauffe au-dessus de 40° qu’en cas d’alimentation permanente du transformateur.
• Réparations possibles, composant par composant ou substitution pour la plaquette électronique ; le transformateur est remplaçable par substitution.

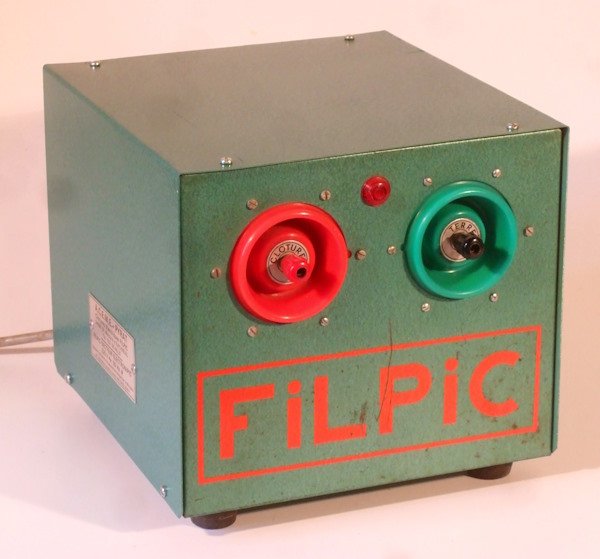

• FILPIC Electronipic 220 V, avec boite tôle fermée.

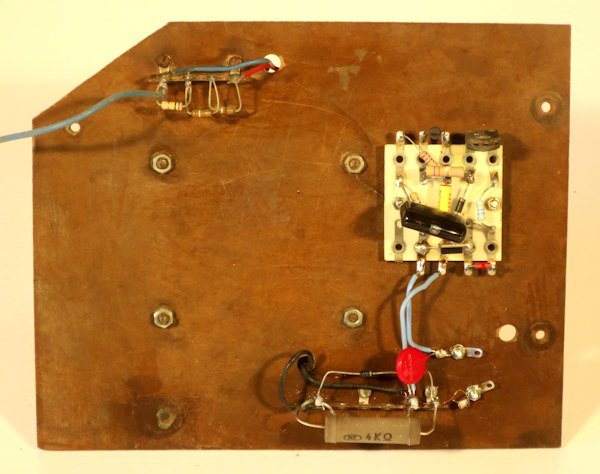

• FILPIC Electronipic 220 V, platine intérieure, côté rupteur électronique.

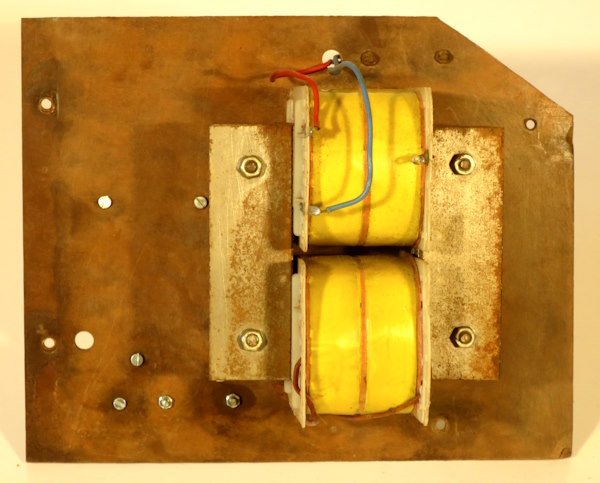

• FILPIC Electronipic 220 V, platine intérieure, côté transformateur.

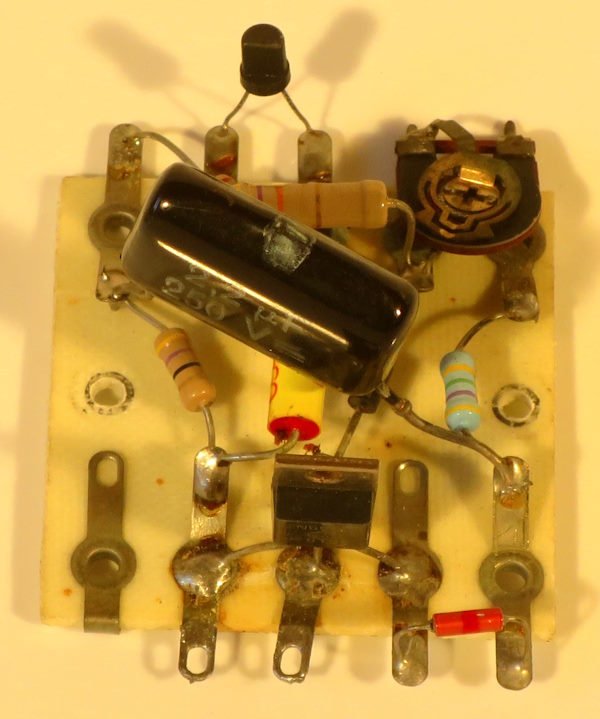

• FILPIC Electronipic 220 V. Plaquette électronique, dessus.

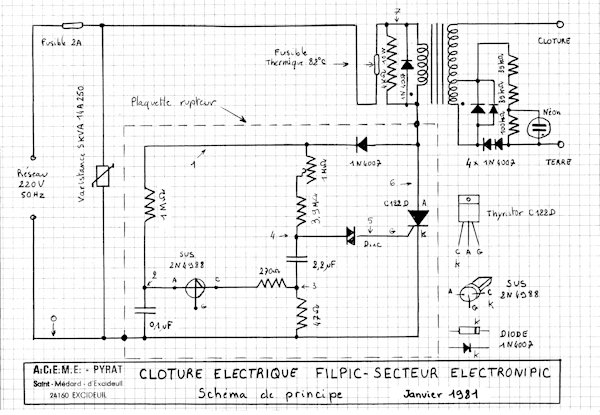

• FILPIC Electronipic 220 V. Schéma.

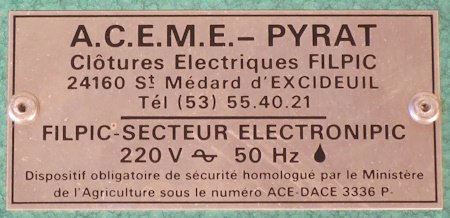

• FILPIC Electronipic 220 V. Plaque constructeur.

Documentations pouvant être téléchargées :

• Carte de garantie et notice Électronipic 220 V
• Choisir et utiliser les Clôtures Filpic
• Documentation condensée ACEME Pyrat
• Dossier ELECTRONIPIC 220 V - 9 pages

Expérience et observations de Michel Pyrat avec le FILPIC Electronipic 220 V :

• Avec la norme NF C 78-200, 23 Juillet 1959, les concepteurs-créateurs ne pouvant pas produire des appareils à haute énergie se sont efforcés d’en approcher les limites homologables. Entre 1965 et 1980, en France, avec des installations extérieures soigneuses, bien isolées, bien entretenues et sur des parcelles de un à deux hectares, les bons résultats du gardiennage par clôture électrique ont permis les homologations et la réussite d’une centaine de constructeurs ou intégrateurs.
• Le FILPIC Electronipic 220 V est une clôture particulièrement simple, robuste et réparable composant par composant.
• Tout en étant un des petits constructeurs avec une diffusion régionale, Michel Pyrat était aussi l’un des plus intégrés de France : Création, construction et réparation des appareils ; création, fabrication et câblage des plaquettes électroniques ; bobinage et imprégnation en étuve dans un bain de paraffine des transformateurs ; tôlerie, peinture et sérigraphie (maquette, typons et écrans) des coffrets ; moulage par injection des sorties haute-tension ; création (maquette, typons, plaques et impression offset) des notices, documentations et imprimés de correspondance et facturation ; mécanique générale, création des outillages de tôlerie et de quelques machines spécialisées.

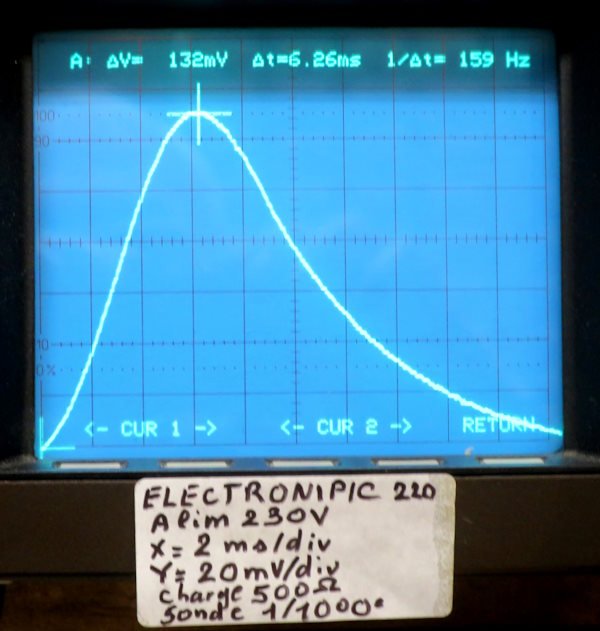

Impulsion du FILPIC Electronipic 220 V avec charge normalisée de 500 Ohms :

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », le FILPIC Electronipic 220 V produit des impulsions espacées d’un peu plus de 1 seconde ayant la forme d’une pseudo demie sinusoïde d’environ 20 milli-secondes, tension-crête 132 Volts, puissance-crête 35 W et énergie 0,2 Joule .

Impulsion du FILPIC Electronipic 220 V à vide :

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », le FILPIC Electronipic 220 V produit des impulsions espacées d’un peu plus de 1 seconde ayant la forme d’une pseudo demie sinusoïde d’environ 7 milli-secondes et tension-crête 1500 Volts.
