Banc d’insolation aux rayons ultra-violets pour plaques offset, circuits imprimés ou écrans de sérigraphie photosensibilisés.

Cet équipement me permettait une insolation aux rayons ultra-violets de plaques offset aluminium photosensibilisé 450 X 370 ou de plaques de circuits imprimés en verre-époxy cuivré photosensibilisé dans un châssis pneumatique sous vide assurant un contact parfait entre plaque et typons pendant l’exposition.

Cet équipement m’a aussi permis de réaliser l’insolation d’écrans de sérigraphie jusqu’à 550 x 450, le châssis à dépression permettant un contact parfait entre l’écran et le typon malgré l’épaisseur des bois du cadre de l’écran

• Plafonnier, réglable en hauteur, équipé de 6 lampes actiniques (UVA) HPR 125 W 230 V.
• Coffret PVC avec interrupteur et lampe témoin contenant 6 ballasts 125 Watts, 230 Volts.
• Chassis pneumatique artisanal à dépression. Dimensions extérieures 800 X 700 X 135, fenêtre verre 670 X 570, ouvrant avec charnières et fermetures « grenouille », fond avec feuille de latex.

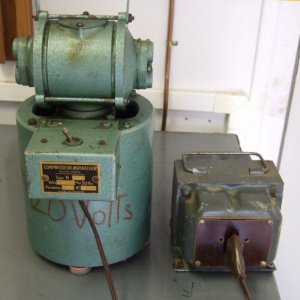

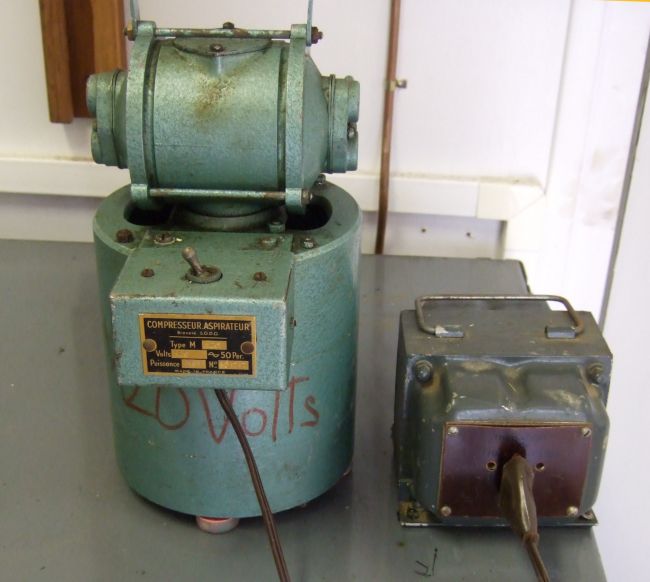

• Pompe à vide/compresseur « Arts graphiques », monophasé 100 W 120 V avec autotransformateur d’adaptation pour 230 Volts.
• Compte minutes mécanique avec sonnerie en fin de séquence.

Ensemble en bon état de marche.

Matériel visible, essayable et à enlever près d’Excideuil (Dordogne).
