Stand d’imprégnation sous vide Maxéi 35 VM adapté sur chariot Pyrat

Caractéristiques principales

• Dimensions intérieures utiles : Diamètre intérieur de l’entrée de la cuve : 360 mm - Hauteur maximum du vernis : 400 mm.
  Documentation des stands d’imprégnation sous vide Maxéi
  Dimensions stand Maxéi 35 VM.
• Volume maxi de la cuve de stockage du vernis d’origine Maxéi : 60 litres. Cette cuve est disponible et n’a pas été utilisée.
  Cuve basse pour réserve vernis Maxéi 35 VM.
• Volume du bidon standard de stockage du vernis utilisé sur le chariot Pyrat : 30 litres.
• Dimensions du panier d’imprégnation : Diamètre ext 355 mm, hauteur 240 mm. Utilisation possible sans panier ou avec un panier plus haut.
  Panier d’imprégnation pour Stand Maxéi.
• Centrale de vide : Sogev avec groupe AG 7 PL 6 V, monobloc un étage, vide limite 5 Torr, débit maxi 7 m³/h, moteur triphasé 0,5 Ch 220/380 V. La pompe à vide est reliée à un réservoir de 60 litres avec vacuostat. Le contacteur-disjoncteur est muni d’un inverseur pour marche en commande manuelle ou marche automatique contrôlée par le vacuostat.
  Notice Centrale de vide Sogev AG 7 PL 6 V
• Indicateurs du niveau de vide : Un vacuomètre à aiguille sur le vacuostat de la centrale de vide et un autre vacuomètre à aiguille - remplaçé par un neuf - sur le couvercle pivotant du stand.
• Notice :
  Notice d’utilisation du Stand d’imprégnation sous vide Maxéi
• Dimensions hors-tout du stand fabriqué par Maxéi :
  Dimensions stand Maxéi 35 VM.
• Dimensions hors-tout du stand sur chariot :
  Dimensions d’encombrement du stand Maxéi adaptation Pyrat.
• Poids total estimé : 180 Kg

Conditions de vente

• Ce stand acheté neuf à Maxéi en 1977 à été adapté par mes soins pour en faciliter son utilisation cinq à six jours par an. Le chariot permettait l’organisation du local étuvage-imprégnation avec un palan pour introduire le panier d’imprégnation chargé d’une trentaine de kg de bobinages. La cuve de stockage du vernis livrée par Maxéi n’a pas été utilisée, un puisage direct dans le bidon de vernis de 30 litres était plus commode et diminuait l’évaporation des solvants.
• Stand visible et essayable sur place avant chargement.
• À enlever sur place près d’Excideuil (Dordogne), par vos soins ou à vos frais.
• Un certificat de paiement sera fourni. Michel Pyrat, retraité, ne peut plus facturer la TVA

Photographies du stand d’imprégnation

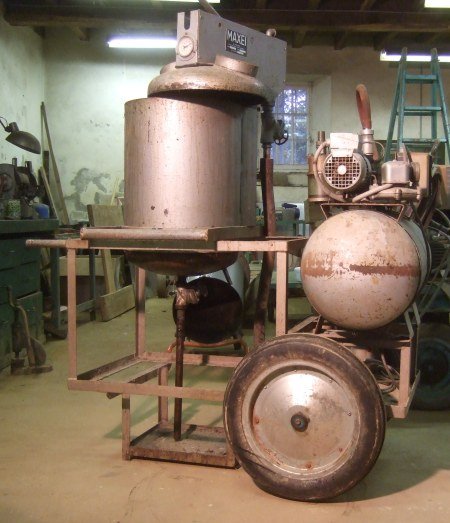

Stand d’imprégnation sous vide 35 VM Maxéi.

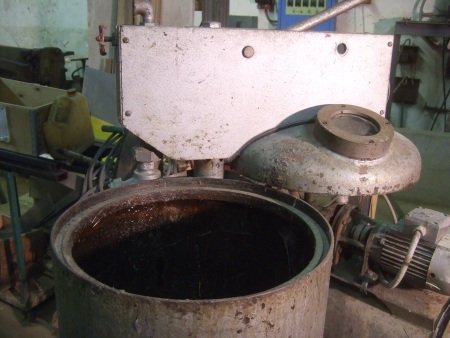

Cuve d’imprégnation, couvercle ouvert.

Cuve d’imprégnation, couvercle fermé et verrouillé.

Vanne de mise sous vide.

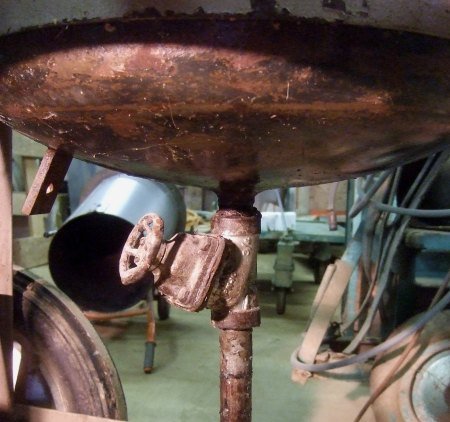

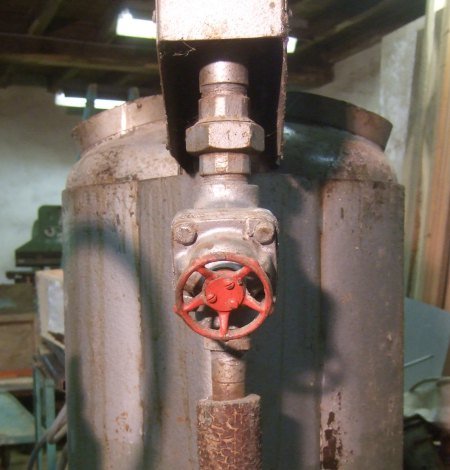

Vanne de montée ou retour du vernis.

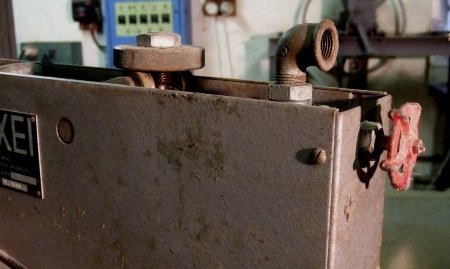

Vanne de remise à l’air libre.

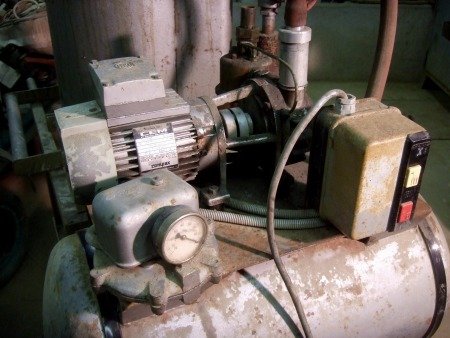

Centrale de vide Sogev.

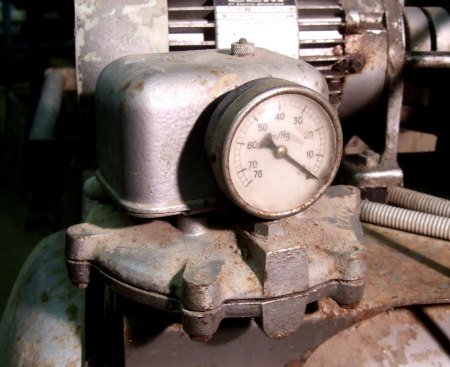

Vacuostat et manomètre de centrale de vide Sogev.

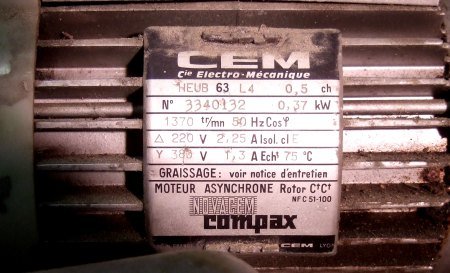

Plaque signalétique du moteur de la centrale de vide.

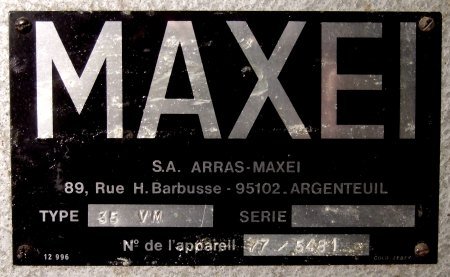

Plaque signalétique du stand d’imprégnation sous vide Maxéi 35 VM.

Panier d’imprégnation pour Stand Maxéi.

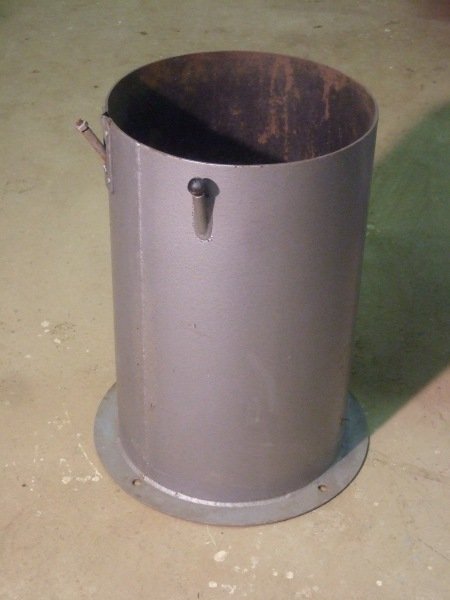

Cuve d’origine Maxéi pour le stockage du vernis.
