PRÉCLO MERCURE (vers 1960), clôture sur secteur 220 Volts.PRÉCLO Mercure (vers 1960), clôture sur secteur 220 Volts :
- Diffusion de faible durée en France (Sud-Ouest) autour de 1960.
Description et particularités de la clôture PRÉCLO Mercure (vers 1960), sur secteur 220 Volts :
La clôture PRÉCLO Mercure (vers 1960), sur secteur 220 Volts, est du « Type à émission intermittente de courant alternatif » dont l’interrupteur est une ampoule de mercure balancée ; une deuxième ampoule de mercure commande le balancement de la première. Des variantes de ce principe sont utilisées dans les appareils CLOSELEC 220 Volts, Mercure, ancienne, CLOTSEUL 220V Mercure (1960), CLOTSEUL 220V Mercure (1970), PICFOR mercure 220 V, NERVUS, clôture secteur EHN8, Filpic secteur Mercure et quelques autres jusque vers 1980.

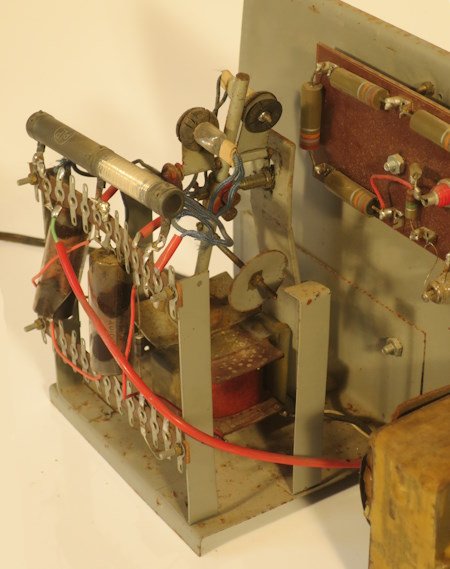

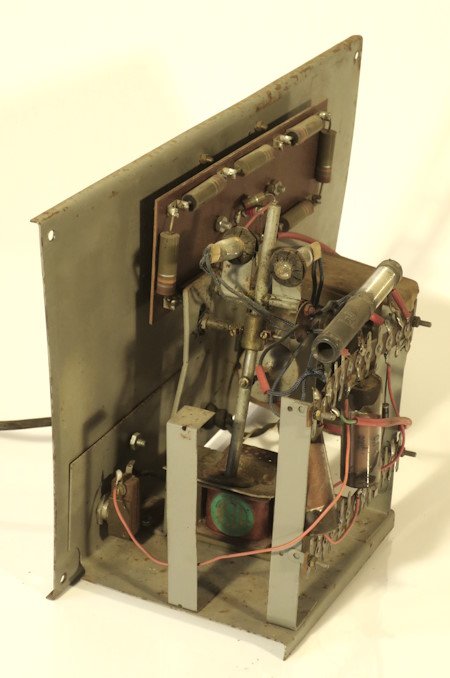

- Le mécanisme de balancement de l’interrupteur à mercure de la clôture PRÉCLO Mercure (vers 1960) est artisanal et robuste en évitant l’emploi d’un motoréducteur 30 RPM. L’accès est assez facile et des réglages sont possibles.
- Le transformateur, avec primaire et secondaire bobinés concentriques sur caniveau est entôlé par un circuit magnétique cuirassé (tôles 85x85, empilage 40 mm imprégné de cire ozokérite par trempage) ; sorties par fils souples de faible section.
- Un voyant de contrôle néon logé dans un passe-fils caoutchouc est alimenté entre les sorties « Clôture » et « Terre » par 2 résistances de 2,2 mégohms en série.
- La borne de sortie « Clôture » est une douille banane de 4 mm bien isolée de la masse.
- La borne « Terre » est un boulon de 4 mm à la masse de la boite.
- Limitation de l’appel de courant 220 V par 2 condensateurs papier de 0,1 µF/3000 V en série avec un des fils du cordon secteur.
- Limitation du courant envoyé dans les lignes de clôtures par 7 résistances carbone 21000 Ohms 2 W en série.
- Coffret métallique solide avec pieds caoutchouc et poignée, probablement de production standard.

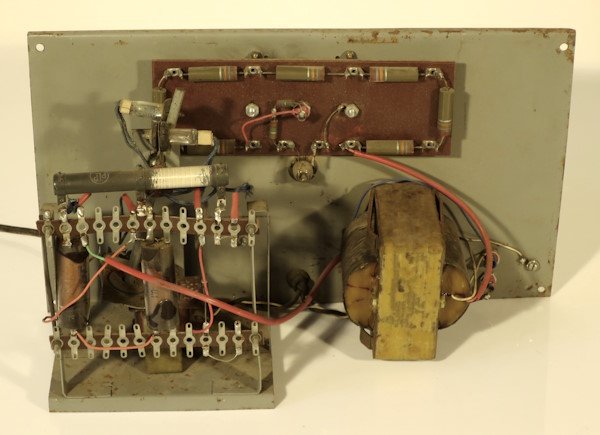

- Rupteur complet fixé sur le devant du coffret par 4 vis de 4 mm. Les composants sont accessibles, démontables ou réglables
Expérience et observations de Michel Pyrat avec l’électrificateur PRÉCLO Mercure (vers 1960), clôture 220 V :
- Avant l’homologation obligatoire de 1965, la norme NF C 78-200, 23 Juillet 1959 règlementait les particularités de construction et les caractéristiques maximum des impulsions pour assurer la non-dangerosité de l’utilisation des électrificateurs. Les PRÉCLO Mercure (vers 1960) n’auraient pas pu être homologuées.
Impulsions de la clôture PRÉCLO Mercure (vers 1960) :

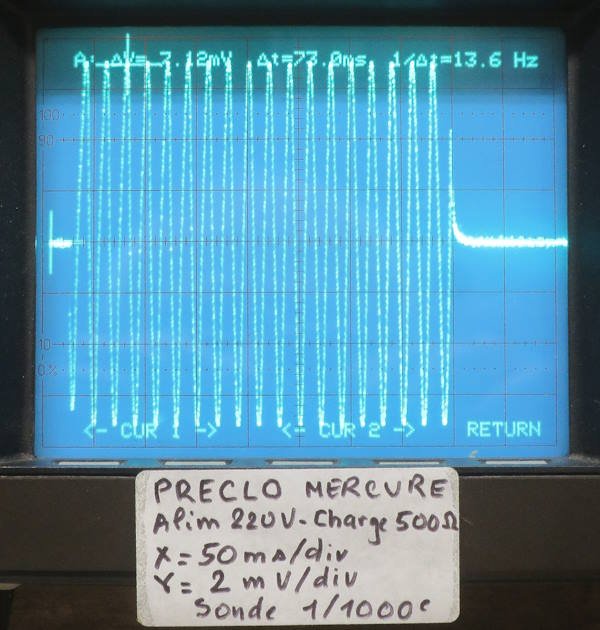

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », la clôture PRÉCLO Mercure (vers 1960) produit toutes les 0,8 s un train de 18 impulsions sinusoïdales 50 Hz avec une tension-crête de 7,12 Volts, intensité-crête 14 mA et puissance-crête presque 1 Watt.

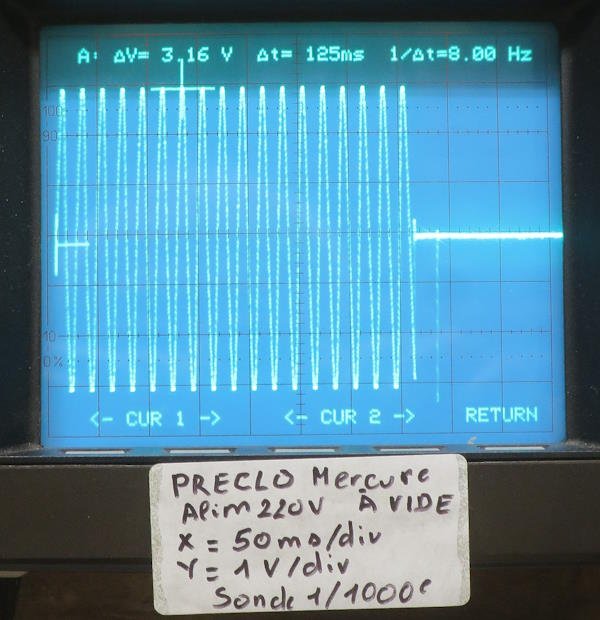

À vide, la clôture PRÉCLO Mercure (vers 1960) produit toutes les 0,8 s un train de 18 impulsions sinusoïdales 50 Hz avec une tension-crête de 3160 Volts.
