PRÉCLO TE 2 (1993), clôture sur secteur 220 Volts.PRÉCLO TE 2 (1993) et TE 2 (1983), clôtures électroniques sur secteur 220 Volts :
- Diffusion régionale en France (Sud-Ouest) depuis environ 1983.
- Homologation en France : MON-DACE 3415 - P - 2881
Description et particularités des clôtures PRÉCLO TE 2 (1993) et TE 2 (1983), électroniques sur secteur 220 Volts :
Les clôtures PRÉCLO TE 2 (1993) et TE 2 (1983), électroniques sur secteur 220 Volts utilisent le principe devenu universel des appareils alimentés en 220 V où l’on décharge brutalement un condensateur chargé à 300 ou 600 V dans le primaire d’un transformateur élévateur 5 000 à 10 000 V. Ce type de générateur d’impulsions est devenu possible par la diffusion de nouveaux composants [Diodes, transistors, thyristors ou triacs, condensateurs polyester ou polypropylène construits pour des décharges courtes (1/5 000 s à 1/15 000 s) sous de très fortes intensités (50 à 300 Ampères-crête) et films isolants polyester (Mylar) pour le bobinage des transformateurs.]
- La PRÉCLO TE 2 (1983) utilise 2 condensateurs de 18 µF chargés à 300 V et branchés en série (condensateur équivalent 9 µF chargé à 600 V) ; déclenchement du thyristor par un luciole néon, un second luciole néon l’éclairant en permanence pour en fiabiliser l’amorçage.
- La PRÉCLO TE 2 (1993) utilise un condensateur de 18 µF chargé à 600 V par un doubleur de tension Schenkel ; déclenchement du thyristor par un diac plus fiable qu’un luciole néon.
- Câblage direct sur une platine bakélite de 3 mm avec cosses et œillets rivés dans lesquels les composants sont soudés « en l’air ». Isolement général après câblage par trempage dans de la paraffine fondue. Ce n’est pas esthétique mais efficace et réparable.
- Le transformateur, avec primaire et secondaire bobinés concentriques sur carcasse standard est entôlé par un circuit magnétique cuirassé (tôles 70x84 mm) ; les sorties directes sous souplisso sont fragiles pour le fil fin du secondaire.
- Un voyant de contrôle (luciole néon logé dans un petit presse-étoupe de câble secteur) est alimenté entre les sorties « Clôture » et « Terre » par 4 résistances de 47 000 Ohms en série.
- Les bornes de sortie « Clôture » et « Terre » sont des « Bornes PTT » vissées dans le couvercle isolant.
- La plupart des composants - sauf le transformateur - sont standard et identifiables ce qui permet les réparations composant par composant.
PRÉCLO - TE2 1993 électronique 220 V - Coffret fermé.

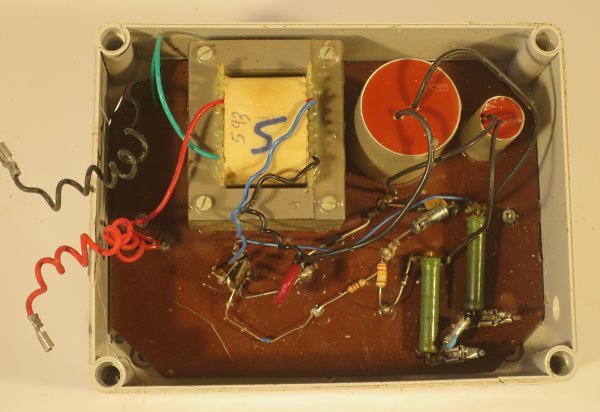

PRÉCLO - TE2 1993 électronique 220 V - Coffret ouvert.
PRÉCLO - TE2 1993 électronique 220 V -Intérieur du couvercle.

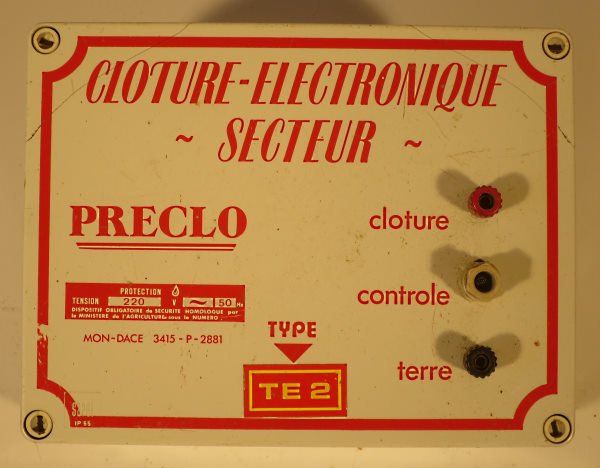

PRÉCLO - TE2 1983 électronique 220 V - Coffret fermé.

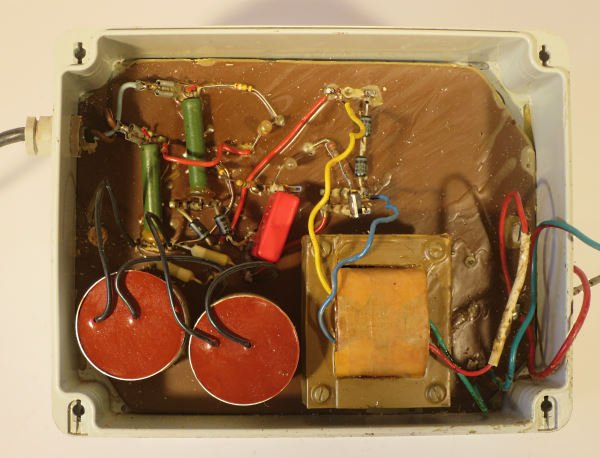

PRÉCLO - TE2 1983 électronique 220 V - Coffret ouvert 1.

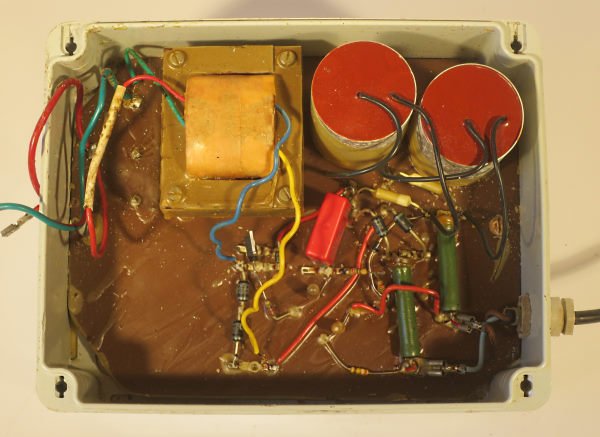

PRÉCLO - TE2 1983 électronique 220 V - Coffret ouvert 2.
Expérience et observations de Michel Pyrat avec les électrificateurs PRÉCLO TE 2 (1983) et (1993), clôtures 220 V électroniques :
- Les clôtures secteur ont à subir les surtensions des orages et même si elles sont équipées de composants de protection (varistances, fusibles, résistances de sécurité, selfs ou éclateurs) qui réduisent les retours en atelier, la protection totale n’est pas possible. Les PRÉCLO TE 2 (1983) et (1993) n’ont pas de composants de protection.
- Les transformateurs rencontrés en dépannage présentaient régulièrement quatre imperfections : couches trop larges avec disruptions entre couches par les marges, défauts de bobinage avec chevauchements sans isolant en début de nouvelle couche, insuffisance de tension du fil en cours de bobinage avec glissement de spires en début ou fin de couche, non immobilisation des spires par une imprégnation de vernis sous vide après bobinage. Les remplacements des transformateurs étaient la panne dominante d’abord pour malfaçons et aussi pour coups de foudre.
- La bonne tenue dans le temps des condensateurs de 18 µF, insuffisamment renforcés pour décharges impulsionnelles brutales (environ 1/5 000 s) était mauvaise par coupure d’une des sorties.
- Le câblage assez surprenant, « en l’air », des composants directement soudés sur des cosses ou des œillets rivés sur la platine bakélite s’est révélé fiable et réparable.
- Après câblage, le trempage de la platine dans de la paraffine fondue est une idée remarquable. L’utilisation de cire ozokérite, plus collante aurait évité des écaillages.
- Le voyant néon d’évaluation de la tension de sortie entre bornes « Clôture et Terre » indique surtout que l’appareil fonctionne.
Impulsions des clôtures PRÉCLO TE 2 (1983) et (1993) avec charge normalisée de 500 Ohms :
- Avec des transformateurs claqués par malfaçons ou coups de foudre, je n’ai pas pu relever la courbe de l’impulsion de ces appareils.
