PRÉCLO TE 1981, clôture sur secteur 220 Volts.

PRÉCLO TE (1981), clôture électronique sur secteur 220 Volts :

Diffusion régionale en France (Sud-Ouest) depuis environ 1981.

Pas d’indications d’homologation sur la boite.

Description et particularités de la clôture PRÉCLO TE (1981), électronique sur secteur 220 Volts :

La clôture PRÉCLO TE (1981), électronique sur secteur 220 Volts utilise le principe devenu universel des appareils alimentés en 220 V où l’on décharge brutalement un condensateur chargé à 300 ou 600 V dans le primaire d’un transformateur élévateur 5 000 à 10 000 V. Ce type de générateur d’impulsions est devenu possible par la diffusion de nouveaux composants [Diodes, transistors, thyristors ou triacs, condensateurs polyester ou polypropylène construits pour des décharges courtes (1/5 000 s à 1/15 000 s) sous de très fortes intensités (50 à 300 Ampères-crête) et films isolants polyester (Mylar) pour le bobinage des transformateurs.]

La PRÉCLO TE (1981) utilise un condensateur de 20 µF chargé à 300 V ; déclenchement du thyristor par un luciole néon sans un second luciole néon l’éclairant en permanence pour en fiabiliser l’amorçage.
Câblage direct sur une platine bakélite de 3 mm avec cosses et œillets rivés dans lesquels les composants sont soudés « en l’air ». Isolement après câblage par coulage de paraffine fondue. Ce n’est pas esthétique mais efficace et réparable.
Le transformateur, avec primaire et secondaire bobinés concentriques sur caniveau est entôlé par un circuit magnétique cuirassé (tôles 62,5X75 mm) ; pas d’imprégnation sous vide de vernis, seulement un trempage dans du vernis ; les sorties directes sous souplisso sont fragiles pour le fil fin du secondaire.
Un voyant de contrôle (luciole néon logé dans un petit presse-étoupe de câble secteur) est alimenté entre les sorties « Clôture » et « Terre » par 2 résistances de 56 000 Ohms.
Quatre varistances haute-tension, (mises en série par deux), souvent utilisées dans les téléviseurs de cette époque servent de parafoudre basse énergie entre les bornes « Clôture » et « Terre ».
Les bornes de sortie « Clôture » et « Terre » sont de haute qualité et peuvent isoler plus de 10 000 V dans une boite en tôle avec des perçages de seulement 18 mm.
Identification de marque et modèle par étiquettes adhésives.
La plupart des composants - sauf le transformateur - sont standard et identifiables ce qui permet les réparations composant par composant.

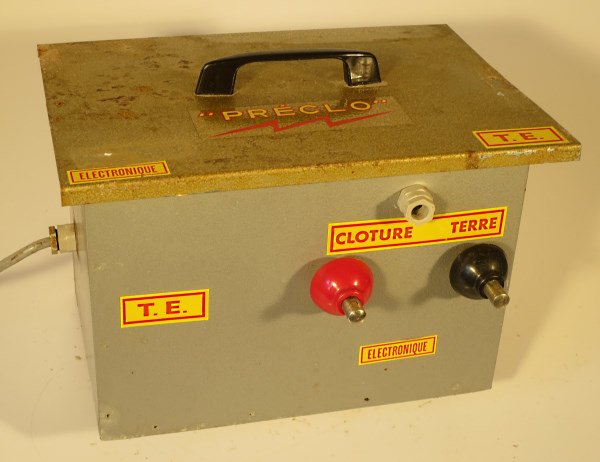

**PRÉCLO TE - 220 V électronique 1981 - Boite fermée.**

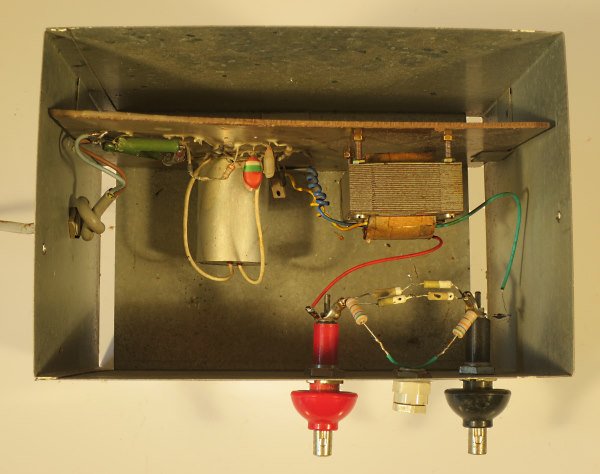

**PRÉCLO TE - 220 V électronique 1981 - Boite ouverte.**

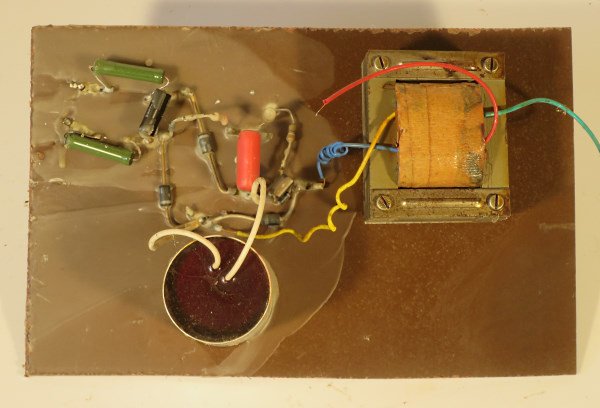

**PRÉCLO TE - 220 V électronique 1981 - Platine rupteur.**

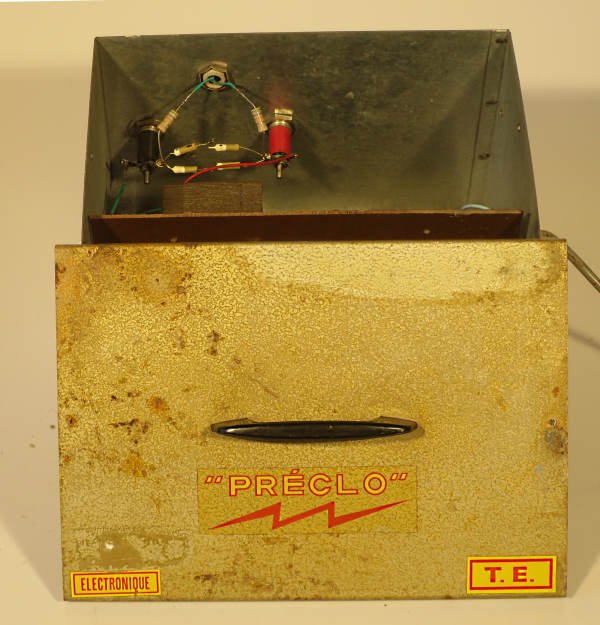

**PRÉCLO TE - 220 V électronique 1981 - Sorties, voyant et parafoudres.**

Expérience et observations de Michel Pyrat avec l’électrificateur PRÉCLO TE (1981), clôture 220 V électronique :

Les clôtures secteur ont à subir les surtensions des orages ou du réseau EDF et même si elles sont équipées de composants de protection (varistances, fusibles, résistances de sécurité, selfs ou éclateurs) qui réduisent les retours en atelier, la protection totale n’est pas possible. La PRÉCLO TE (1981) a quatre varistances haute-tension servant de parafoudre basse énergie entre les bornes « Clôture » et « Terre ».
Les transformateurs rencontrés en dépannage présentaient régulièrement quatre imperfections : couches trop larges avec disruptions entre couches par les marges, défauts de bobinage avec chevauchements sans isolant en début de nouvelle couche, insuffisance de tension du fil en cours de bobinage avec glissement de spires en début ou fin de couche, non immobilisation des spires par une imprégnation de vernis sous vide après bobinage. Les remplacements des transformateurs étaient la panne dominante d’abord pour malfaçons et aussi pour coups de foudre.
La bonne tenue dans le temps du condensateur de 20 µF, insuffisamment renforcé pour décharges impulsionnelles brutales (environ 1/5 000 s) était mauvaise par coupure d’une des sorties.
Le câblage assez surprenant, « en l’air », des composants directement soudés sur des cosses ou des œillets rivés sur la platine bakélite s’est révélé fiable et réparable.
Après câblage, le coulage de paraffine fondue sur la platine est une idée remarquable. L’utilisation de cire ozokérite, plus collante aurait évité des écaillages.
Le voyant néon d’évaluation de la tension de sortie entre bornes « Clôture et Terre » indique surtout que l’appareil fonctionne.
