Description et particularités de la clôture Ranger N 3 230 V :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable. Avec le Ranger N 3 220 V, Horizont a réussi à être parmi les constructeurs Allemands qui ont produit des appareils puissants et, avec un condensateur de 20 µF c’est le plus puissant des Ranger 230 V que je connaisse.
• Un afficheur indique en kilovolts la tension de sortie des impulsions.
• Un condensateur 20 µF renforcé pour décharges impulsionnelles est chargé à plus de 600 V par un doubleur de tension Schenkel puis déchargé environ 50 fois par minute dans le primaire du transformateur.
• L’arrivée du secteur 230 V est protégée des surtensions accidentelles ou orageuses par fusible et varistance 250 V.
• Les sorties Clôture et Terre sont dans des fentes moulées avec le fond du côté droit du coffret. Les boutons isolants vissés bloquent mal les fils de raccordement vers l’extérieur.
• Un bouton-poussoir est accessible dans le bas à droite du coffret : Puissance maxi des impulsions avec le bouton sorti et puissance réduite des impulsions avec le bouton enfoncé-verrouillé.
• Un éclateur et une varistance réduisent les effets des coups de foudre arrivant par les lignes des clôtures.
• Réparations possibles, composant par composant ou substitution pour la plaquette électronique et la plaquette des sorties ; le transformateur, le condensateur et l’afficheur de tension des impulsions sont remplaçables par substitution.

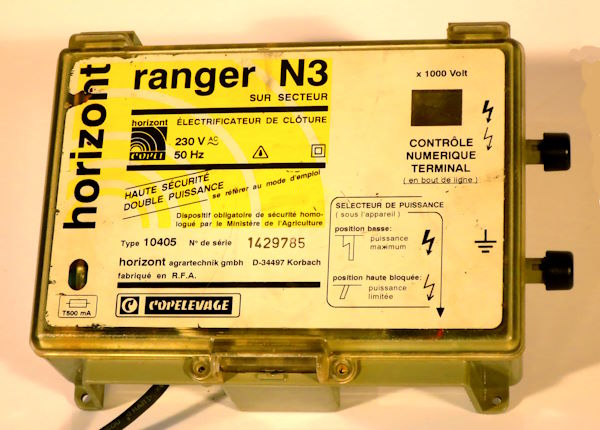

• Ranger N 220 V, boite fermée.

• Ranger N 220 V, boite ouverte, réparée avec transformateur RB 80 adaptable.

Documentations pouvant être téléchargées :

• Notice Ranger N3 - 4 pages

Expérience et observations de Michel Pyrat avec le Ranger N 3 230 V :

• Au début des années 1980, Horizont a fait le gros investissement des outillages de moulage par injection du coffret, fond et couvercle permettant d’assembler solidement et facilement toute une gamme d’électrificateurs de clôtures électriques de puissances et particularités différentes ; des couleurs, des inscriptions et des marques de distribution différentes ont largement augmenté la commercialisation.

• Avec la nouvelle norme NF C 78-200, Juin 1982 les constructeurs et distributeurs pouvaient enfin proposer des appareils qui, correctement installés, avaient la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.

• Le Ranger N 3 230 V est une clôture particulièrement robuste et réparable composant par composant ; des protections contre les surtensions orageuses de faible énergie ou accidentelles du secteur sont incorporées.

Impulsion du Ranger N 3 230 V avec charge normalisée de 500 Ohms :

La Ranger N 3 230 V disponible n’a pas été essayée.
