Description et particularités de la clôture Ranger N 220 V :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable. Avec le Ranger N 220 V, Horizont a réussi à être parmi les constructeurs Allemands qui ont produit des appareils surpuissants.
• Un voyant avec lampe néon, varistances haute-tension et résistances chutrices est branché entre les sorties. Au rythme des impulsions il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol.
• Quatre varistances haute-tension protègent le secondaire du transformateur des surtensions orageuses de faible énergie.
• Une résistance bobinée de 6800 Ohms /9 Watts alimente la sortie « Clôture » à puissance réduite.
• Un condensateur 20 µF est chargé à plus de 600 V en moins de 1 s par un doubleur de tension Schenkel ; une base de temps avec résistances, condensateur polyester et diac amorce le thyristor environ 50 fois par minute pour décharger le condensateur 20 µF dans le primaire du transformateur.
• L’arrivée du secteur 220 V est protégée des surtensions accidentelles ou orageuses par fusible et varistance 250 V.
• Réparations possibles, composant par composant ou substitution pour la plaquette électronique ; le transformateur et le condensateur sont remplaçables par substitution.

• Ranger N 220 V, boite fermée.

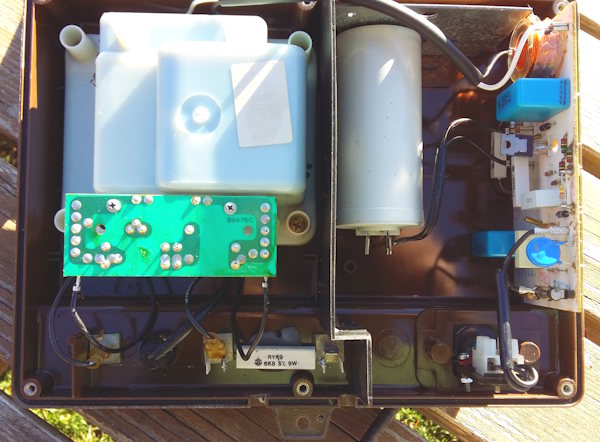

• Ranger N 220 V, boite ouverte, avec transformateur d’origine.

• Ranger N 220 V, boite ouverte, réparée avec transformateur Filpic Energipic adaptable.

• Ranger N 220 V. Plaquette électronique, dessus.

Documentations pouvant être téléchargées :

• Diagnostic des pannes

Expérience et observations de Michel Pyrat avec le Ranger N 220 V :

• Au début des années 1980, Horizont a fait le gros investissement des outillages de moulage par injection du coffret, fond et couvercle permettant d’assembler solidement et facilement toute une gamme d’électrificateurs de clôtures électriques de puissances et particularités différentes ; l’alimentation avec des cartes électroniques différentes pouvait être 220 V ou 12 V ; des couleurs, des inscriptions et des marques de distribution différentes ont largement augmenté la commercialisation.

• Avec la nouvelle norme NF C 78-200, Juin 1982 les constructeurs et distributeurs pouvaient enfin proposer des appareils qui, correctement installés, avaient la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.

• Le Ranger N 220 V est une clôture particulièrement robuste et réparable composant par composant ; des protections contre les surtensions orageuses de faible énergie ou accidentelles du secteur sont incorporées.

Impulsion du Ranger N 220 V avec charge normalisée de 500 Ohms :

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », la clôture Copel-Horizont, Ranger N, secteur 220 V, après avoir remplacé le transformateur affaibli par un Transformateur Filpic Énergipic 220 Volts compatible et plus performant, on produit des impulsions espacées d’un peu plus de 1 seconde ayant la forme classique des rupteurs à décharge de condensateur chargé à 600 Volts dont la partie efficace dure 200 micro-secondes, tension-crête 4800 Volts, intensité-crête 9,6 Ampères et puissance-crête dépassant 46 Kw.
