Utilisation principale :

Condensateur tantale goutte 15 µF 20 Volts servant sur les plaquettes électroniques des clôtures électriques  :

• Énergipic 12 Volts
• Énergipic 12 Volts hybride
• Énergifil 12 Volts
• [Tout est vendu] Électronibis 12 Volts
• Électronipile
• Électronipic 6 Volts

Ce condensateur servait à créer une constante de temps à partir du déclenchement de chaque impulsion pour ne pas redémarrer les oscillations de l’alimentation à découpage pilotée par le TL 497 avant le désamorçage du thyristor 2 N 6508.

Caractéristiques :

• Goutte de diamètre 6 mm et de hauteur 9 mm
• Écartement des connexions : 5 mm

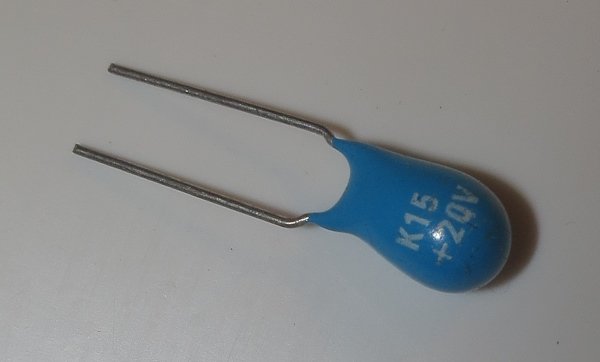

• Polarité de branchement : voir photo ci-dessus
• Poids unitaire environ 0,5 g

Documentations pouvant être téléchargées :

• Technologie des condensateurs - Marc Joubert
• Codage diélectriques condensateurs
