Description et particularités de la clôture Lacmé 230 V Energie 6000 fx :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable.
• Avec la Lacmé 230 V Energie 6000 fx, Lacmé a renouvelé sa gamme Clos xxxx assemblée encore plus rapidement dans un nouveau coffret à rainures et encliquetages.
• Dans le bas du couvercle les sorties Clôture puissance totale, Clôture puissance réduite et Terre sont des bornes laiton fendues avec boutons de serrage vissés.
• Trois voyants de contrôle avec lampes LED sont implantés sur une carte électronique proche des bornes des sorties.
• Deux condensateurs Italfarad 25 µF/450 V ac sont chargés à plus de 600 V en moins de 1 s par un doubleur de tension Schenkel ; les thyristors contrôlés par un micro processeur sont amorcés environ 50 fois par minute pour décharger l’un ou les deux condensateurs 25 µF dans le primaire du transformateur spécial pour décharges impulsionnelles.
• Protection des surtensions du secteur par un fusible 2 A et une varistance.
• Protection des surtensions sur les lignes des prés par éclateur.
• Carte électronique sur circuit imprimé professionnel double face avec près d’une centaine de composants à montage de surface (CMS) collés et soudés à la vague.
• Carte électronique des voyants et de l’éclateur sur circuit imprimé professionnel simple face. Trois voyants LED renseignent sur les pertes en ligne, le bon fonctionnement et sur une éventuelle coupure quand l’extrémité des lignes est reliée à la sortie « Puissance réduite ».
• Transformateur noyé dans un boitier dédié obturé de résine, sorties du secondaire enfichées dans la plaquette des voyants et immobilisé sans vis dans une rainure du coffret ; le primaire est relié à la carte électronique par fils souples et cosses AMP.
• Réparations très faciles, seulement par substitution avec les pièces d’origine pour les plaquettes électroniques, les condensateurs et pour le transformateur bloqué dans sa rainure.

• Lacmé 230 V Energie 6000 fx avec boite dédiée Lacmé fermée.

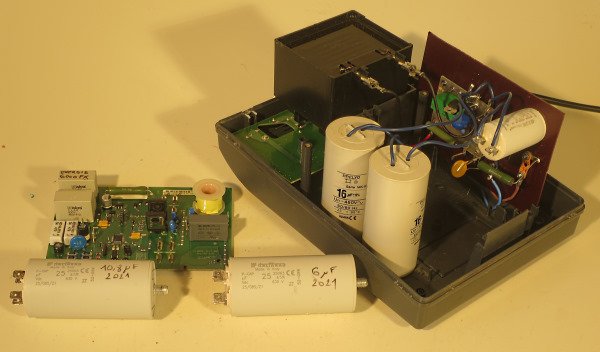

• Lacmé 230 V Energie 6000 fx avec boite dédiée Lacmé ouverte.

• Lacmé 230 V Energie 6000 fx avec boite dédiée Lacmé. Plaquette électronique, dessus.

• Lacmé 230 V Energie 6000 fx avec boite dédiée Lacmé. Plaquette électronique, dessous.

• Lacmé 230 V Energie 6000 fx avec boite dédiée Lacmé. Plaquette voyants, dessus.

• Lacmé 230 V Energie 6000 fx avec boite dédiée Lacmé. Plaquette voyants, dessous.

Expérience et observations de Michel Pyrat avec la Lacmé 230 V Energie 6000 fx :

• En Mars 1980, Lacmé a été homologué pour son premier « Clos 2000 » avant la publication officielle de la nouvelle norme NF C 78-200, Juin 1982. Les constructeurs et distributeurs pouvaient enfin proposer des appareils qui, correctement installés, avaient la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.
• Le « Clos 2000 » ayant établi les grandes qualités des électrificateurs 230 V à impulsions courtes par décharge contrôlée de condensateurs chargés à plus de 600 V, Lacmé a mis au point et commercialisé une gamme de modèles moins puissants (Clos 1000, Clos Canin) pour les animaux sensibles, ou plus puissants (Clos 2005), ou plus perfectionnés (Clos 2006, Clos 2006 AL, Clos 2007 AL, Secur xxxx, Energie xxxx, Clovert Sxx, UBIson xxxxx avec des protections des surtensions ou meilleurs moyens de contrôle ou d’alarme qu’un simple voyant néon).
• Après la fin de commercialisation des « Clos xxxx » les Secur xxxx, Energie xxxx, Clovert S xx, UBIson xxxxx et beaucoup d’autres ont intégré des améliorations pour la consommation, le contrôle, la télécommande et les protections obligeant à la multiplication des composants ce qui augmente aussi le risque de panne pour des appareils fonctionnant en permanence en zone rurale davantage exposée aux surtensions et orages.
• Avec un schéma de base semblable à celui du « Clos 2000 », ou à puissance variable Lacmé a repensé sa production en réduisant les temps de fabrication puis d’assemblage dans une boite dédiée, sans liaisons soudées, presque sans vissages. La carte électronique est avec beaucoup de CMS avec implantation et soudure robotisées.
• La Lacmé 230 V Energie 6000 fx est un appareil de bonne qualité d’un constructeur disposant de compétences et gros moyens industriels d’étude, mise au point et fabrication.
• Les modules plaquettes électroniques et transformateur ne sont réparables que par substitution. Le transformateur bloqué dans sa rainure est facile à extraire et remplacer ; la création d’une boite moulée dédiée à rainures et encliquetages permet un assemblage ou une réparation plus rapides.

Impulsion de la Lacmé 230 V Energie 6000 fx avec charge normalisée de 500 Ohms :

La Lacmé 230 V Energie 6000 fx venue en réparation pour la plaquette électronique et les condensateurs est repartie sans enregistrement de l’impulsion avec charge normalisée de 500 Ohms.
