Lacmé Clos 2000 220 V :

• Homologations LAC - DACE - 2895 - P - 0380 et LAC - DACE - 348 776 - P
• Diffusion nationale après 1980.

Extraits des documentations de Lacmé :

Description et particularités de la clôture Lacmé Clos 2000 220 V :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable. Avec le Lacmé Clos 2000 220 V, Lacmé a remarquablement réussi à être parmi les premiers constructeurs français qui ont produit des appareils surpuissants.
• Pour la première version avec boite isolante standard Gewiss les sorties Clôture et Terre sont des « Bornes PTT » vissées dans les côtés. - Pour la deuxième version avec boite isolante à alvéoles Lacmé, les sorties Clôture et Terre sont des bornes laiton avec ressort vissées dans le bas du couvercle.

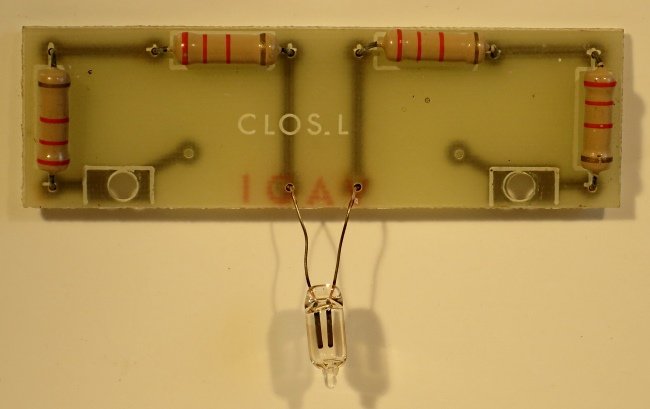

• Un voyant avec lampe néon et résistances chutrices est branché entre les sorties. Au rythme des impulsions il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol.
• Un condensateur 25 µF/450 V (alternatif), Comar ou Icar est chargé à plus de 600 V en moins de 1 s par un doubleur de tension Schenkel ; une base de temps avec résistances, condensateur électrochimique et diac amorce le triac ou le thyristor environ 50 fois par minute pour décharger le condensateur 25 µF dans le primaire du transformateur spécial pour décharges impulsionnelles.
• Pas de fusible ni de varistance protégeant des surtensions du secteur 220 V.
• Pas d’éclateur ou de parafoudre réduisant les effets des coups de foudre arrivant par les lignes des clôtures.
• Réparations possibles, composant par composant ou substitution pour la plaquette électronique ou difficiles pour le transformateur enchâssé dans le bas du coffret par de la cire ozokérite.

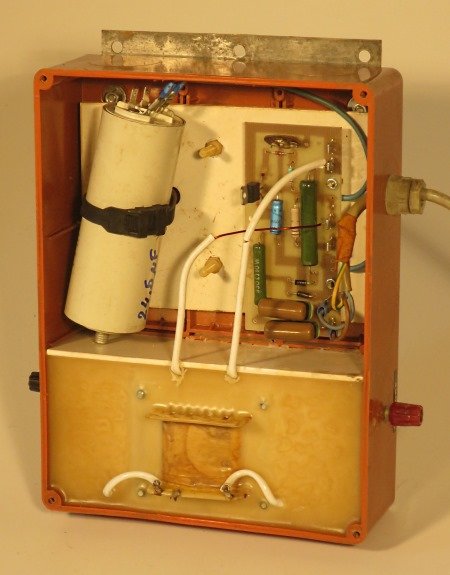

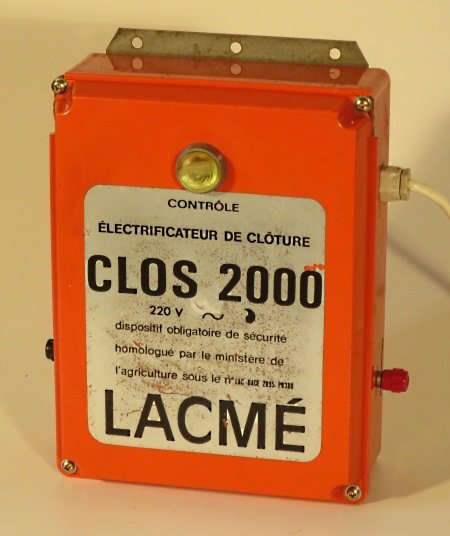

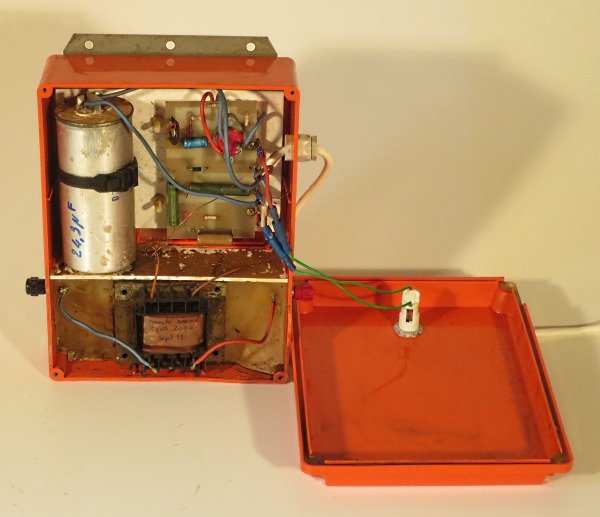

• Lacmé Clos 2000 220 V, première version avec boite standard Gewiss.

• Lacmé Clos 2000 220 V, première version avec boite standard Gewiss. Plaquette avec Triac 25 A GE SC 160 M.

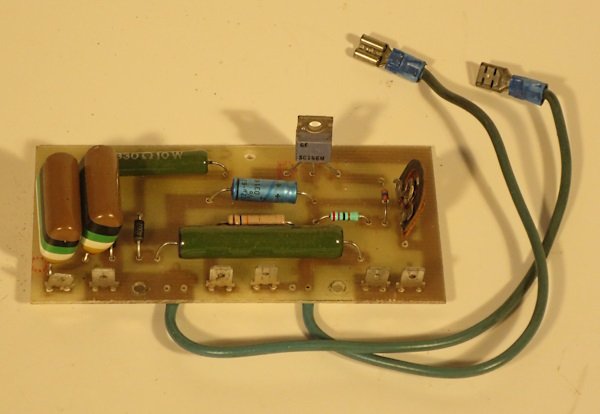

• Plaquette avec Triac 25 A GE SC 160 M.

• Lacmé Clos 2000 220 V, première version avec boite standard Gewiss. Plaquette avec Triac GE SC 146 M.

• Plaquette avec Triac GE SC 146 M

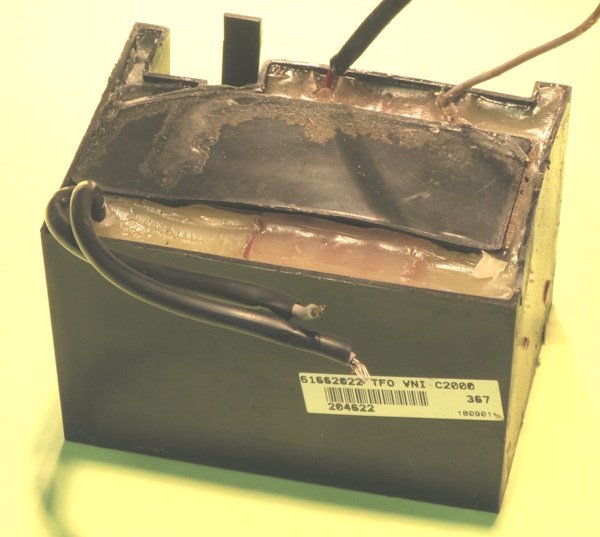

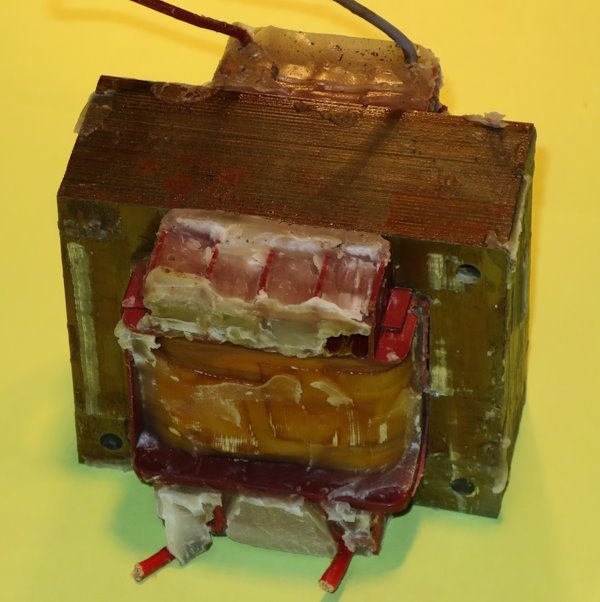

• Transformateur de Lacmé Clos 2000 220 V, première version avec boite standard Gewiss extrait difficilement de son blocage de paraffine.

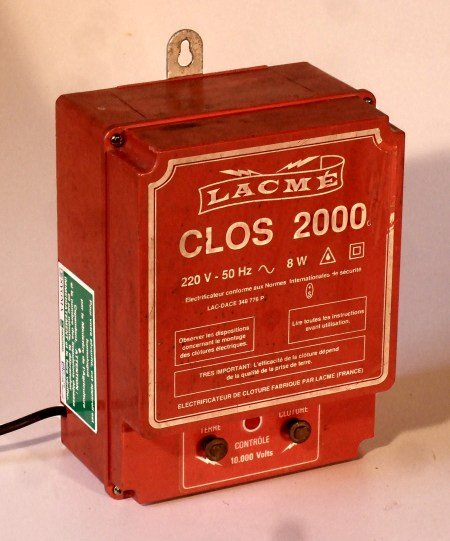

• Lacmé Clos 2000 220 V, version avec boite dédiée Lacmé fermée.

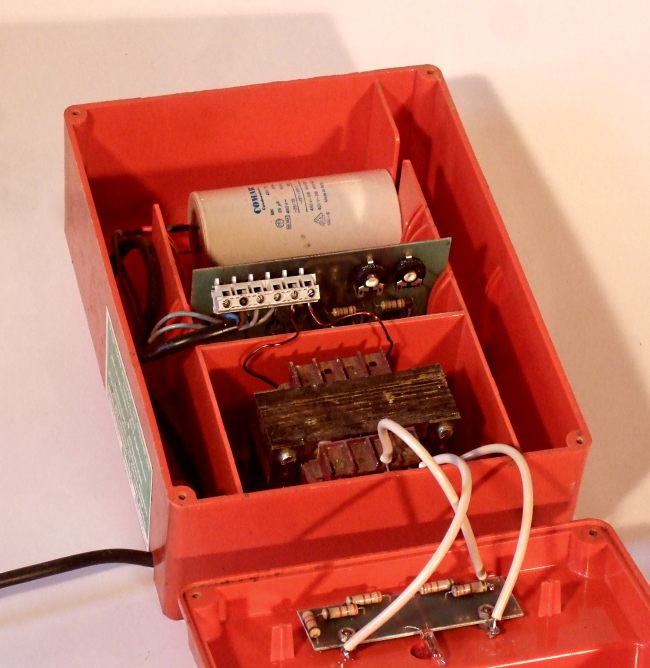

• Lacmé Clos 2000 220 V, version avec boite dédiée Lacmé ouverte.

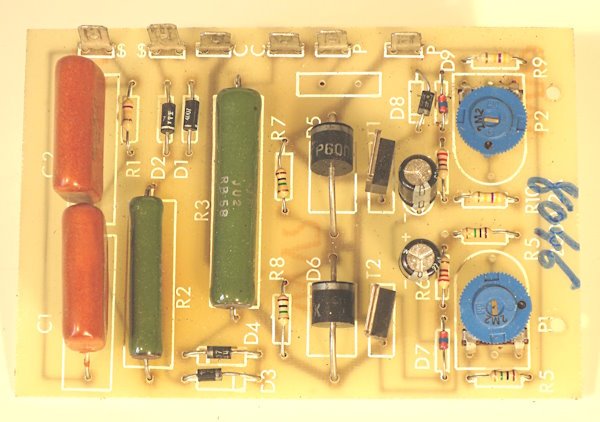

• Lacmé Clos 2000 220 V, version avec boite dédiée Lacmé. Plaquette avec 2 Thyristors TAG S2512 MH ou Motorola 2N6508.

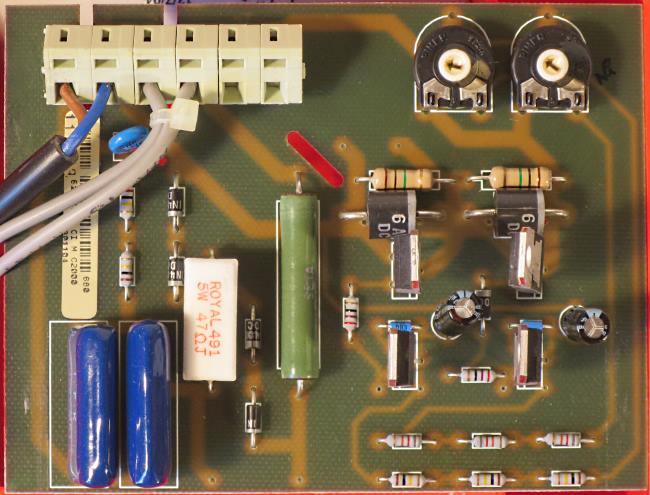

• Lacmé Clos 2000 220 V, version avec boite dédiée Lacmé. Plaquette avec 4 Thyristors TAG S2512 MH ou Motorola 2N6508.

• Lacmé Clos 2000 220 V, version avec boite dédiée Lacmé. Transformateur facile à remplacer.

Expérience et observations de Michel Pyrat avec la Lacmé Clos 2000 220 V :

• En Mars 1980, Lacmé a été homologué pour son premier « Clos 2000 » avant la publication officielle de la nouvelle norme NF C 78-200, Juin 1982. Les constructeurs et distributeurs pouvaient enfin proposer des appareils qui, correctement installés, avaient la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.
• La Lacmé Clos 2000 220 V est un appareil de bonne qualité d’un constructeur disposant de compétences et gros moyens industriels d’étude, mise au point et fabrication.
• La Lacmé Clos 2000 220 V a connu quelques variantes pour la plaquette électronique, le condensateur, le transformateur et le coffret tout en conservant les mêmes principes qui sont appliqués sur la plupart des appareils secteur depuis environ 1975.
• Les plaquettes électroniques sont réparables par substitution ou composant par composant. Le transformateur enchâssé dans le bas du coffret par de la paraffine ou de la cire ozokérite était difficile à extraire et remplacer ; les versions après 1985 (boite dédiée) pouvaient être assemblées ou réparées plus rapidement.

Impulsion de la Lacmé Clos 2000 220 V avec charge normalisée de 500 Ohms :

La Lacmé Clos 2000 220 V disponible dont le transformateur était claqué n’a pas pu être essayée.
