Lacmé Clos 1000 220 V :

• Homologations LAC - DACE - 345 486 - P
• Diffusion nationale après 1986.

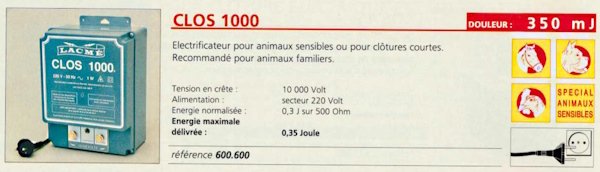

Extrait des documentations de Lacmé :

Description et particularités de la clôture Lacmé Clos 1000 220 V :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable.
• Assemblage dans la boite isolante à alvéoles créée par Lacmé pour la deuxième présentation de la Clos 2000 en changeant la couleur.
• Les sorties Clôture et Terre sont des bornes laiton avec ressort vissées dans le bas du couvercle.
• Un voyant avec lampe néon et résistances chutrices est branché entre les sorties. Au rythme des impulsions il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol.
• Les 4 condensateurs 1 µF/630 V sont chargés à plus de 600 V en moins de 1 s par un doubleur de tension Schenkel ; une base de temps avec résistances, condensateur électrochimique et diac amorce le thyristor environ 50 fois par minute pour décharger les condensateurs 1 µF dans le primaire du transformateur spécial pour décharges impulsionnelles.
• Pas de fusible ni de varistance protégeant des surtensions du secteur 220 V.
• Pas d’éclateur ou de parafoudre réduisant les effets des coups de foudre arrivant par les lignes des clôtures.
• Réparations possibles, composant par composant ou substitution pour la plaquette électronique et pour le transformateur en boitier amovible garni de cire et logé dans une alvéole du coffret.

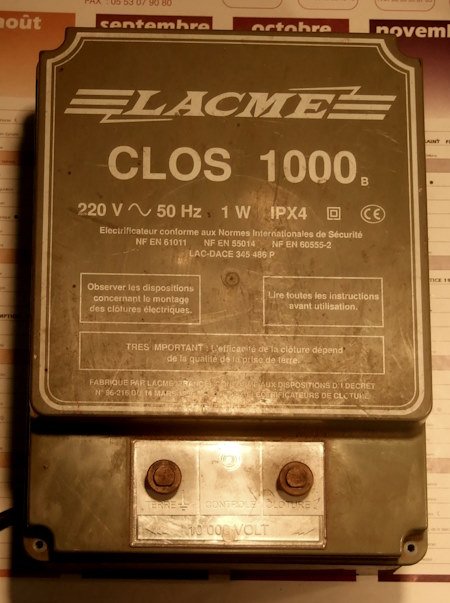

• Lacmé Clos 1000 220 V avec boite dédiée Lacmé fermée.

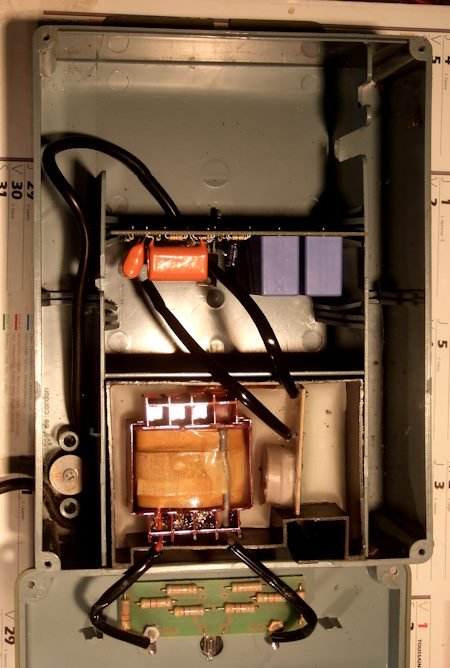

• Lacmé Clos 1000 220 V avec boite dédiée Lacmé ouverte.

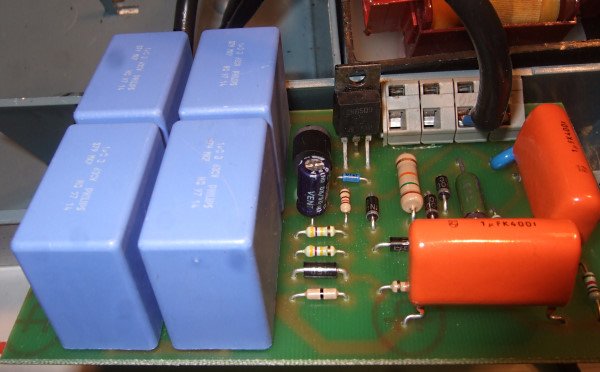

• Lacmé Clos 1000 220 V, plaquette électronique avec Thyristor 2N6508.

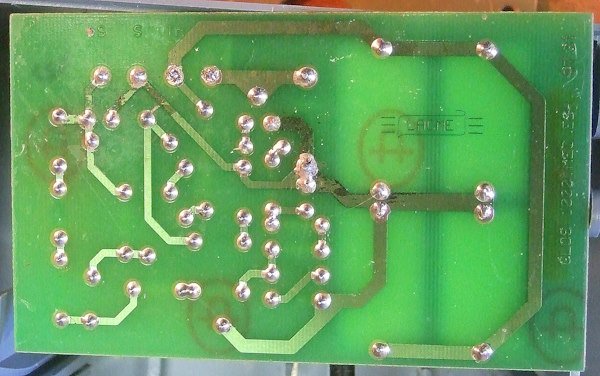

• Lacmé Clos 1000 220 V, plaquette électronique, dessous.

Expérience et observations de Michel Pyrat avec la Lacmé Clos 1000 220 V :

• Le succès de la Lacmé Clos 2000 a été suivi de la création d’une gamme d’appareils Lacmé Clos xxxx utilisant le même moule avec d’autres couleurs ou sérigraphies pour des appareils plus ou moins puissants avec des composants communs et des circuits nouveaux de protection des surtensions, contrôle ou alerte. Les constructeurs et distributeurs pouvaient enfin proposer des appareils qui, correctement installés, avaient la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.
• La Lacmé Clos 1000 220 V est un appareil de bonne qualité d’un constructeur disposant de compétences et gros moyens industriels d’étude, mise au point et fabrication.
• La Lacmé Clos 1000 220 V a conservé les mêmes principes qui sont appliqués sur la plupart des appareils secteur électroniques depuis environ 1975.
• Les plaquettes électroniques sont réparables par substitution ou composant par composant. Le transformateur en boitier amovible garni de cire et logé dans une alvéole du coffret est facile à remplacer.

Impulsion de la Lacmé Clos 1000 220 V avec charge normalisée de 500 Ohms :

La Lacmé Clos 1000 220 V venue en réparation pour la plaquette électronique avant l’achat d’un oscilloscope numérique à mémoire n’a pas pu être essayée.
