Description et particularités de la clôture Lacmé 230 V Énergie 2000 fx :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable.
• Avec la Lacmé 230 V Énergie 2000 fx, Lacmé a renouvelé sa gamme assemblée encore plus rapidement dans un nouveau coffret à alvéoles.
• Montage dans la boite dédiée double isolation à alvéoles en matière plastique de la Lacmé Clos 2000 hte 230 V avec un nouveau couvercle.
• Les sorties Clôture et Terre sont des bornes laiton fendues avec boutons de serrage vissés dans le bas du couvercle.
• Un voyant de contrôle avec lampe LED est implanté sur la carte électronique.
• Un condensateur « Lacmé pulse capacitor », 20 µF/630 V dc est chargé à plus de 600 V en moins de 1 s par un doubleur de tension Schenkel ; le thyristor est amorcés environ 50 fois par minute pour décharger le condensateur 20 µF dans le primaire du transformateur spécial pour décharges impulsionnelles.
• Protection des surtensions du secteur par un fusible 2 A et une varistance.
• Carte électronique sur circuit imprimé professionnel double face avec de nombreux composants à montage de surface (CMS) collés et soudés à la vague, simplifiée mais semblable de celle de la Lacmé Clos 2000 hte 230 V.
• Transformateur noyé dans un boitier dédié obturé de résine, immobilisé sans vis dans des rainures du coffret et relié à la carte électronique et aux sorties par fils souples et cosses AMP.
• Réparations très faciles, seulement par substitution pour la plaquette électronique, le condensateur et pour le transformateur bloqué dans son alvéole.

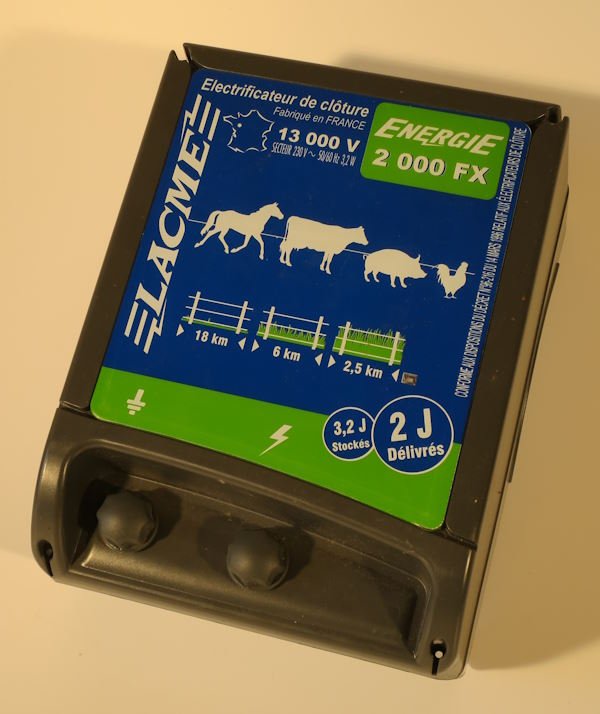

• Lacmé 230 V Énergie 2000 fx avec boite dédiée Lacmé fermée.

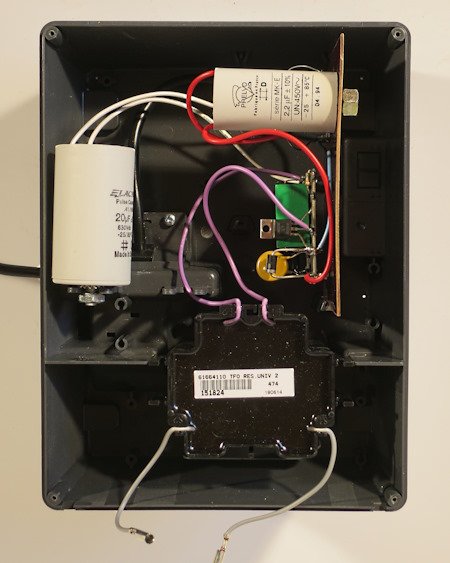

• Lacmé 230 V Énergie 2000 fx avec boite dédiée Lacmé ouverte.

• Lacmé 230 V Énergie 2000 fx avec boite dédiée Lacmé. Plaquette électronique, dessus.

• Lacmé 230 V Énergie 2000 fx avec boite dédiée Lacmé. Plaquette électronique, dessous.

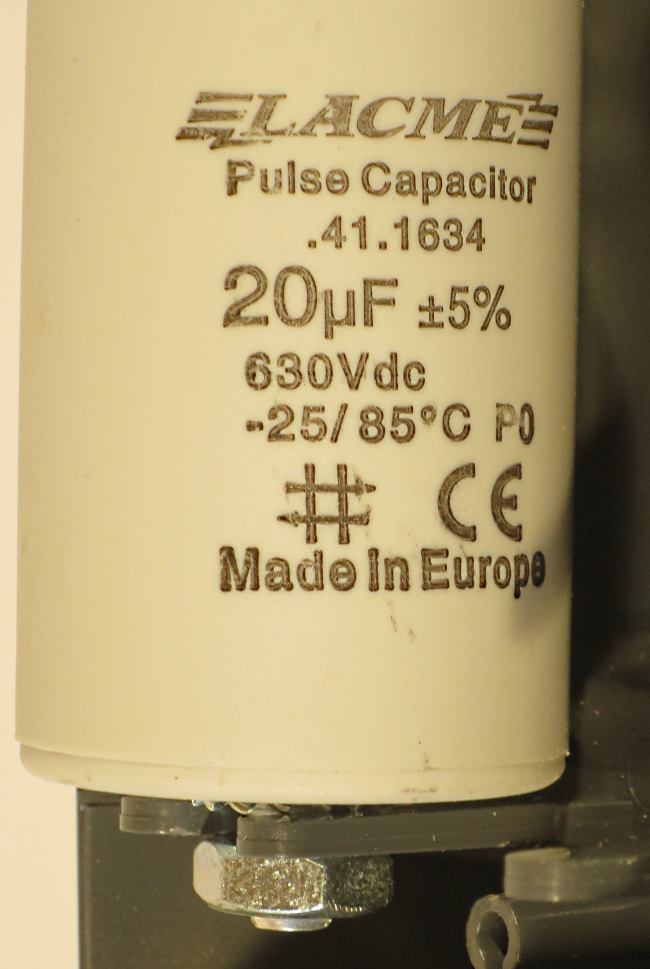

• Lacmé 230 V Énergie 2000 fx avec boite dédiée Lacmé. Condensateur 20 µF.

Expérience et observations de Michel Pyrat avec la Lacmé 230 V Énergie 2000 fx :

• En Mars 1980, Lacmé a été homologué pour son premier « Clos 2000 » avant la publication officielle de la nouvelle norme NF C 78-200, Juin 1982. Les constructeurs et distributeurs pouvaient enfin proposer des appareils qui, correctement installés, avaient la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.
• Le « Clos 2000 » ayant établi les grandes qualités des électrificateurs 230 V à impulsions courtes par décharge contrôlée de condensateur chargé à plus de 600 V, Lacmé a mis au point et commercialisé une gamme de modèles moins puissants (Clos 1000, Clos Canin) pour les animaux sensibles ou plus puissants (Clos 2005) ou plus perfectionnés (Clos 2006, Clos 2006 AL, Clos 2007 AL avec des protections des surtensions ou meilleurs moyens de contrôle ou d’alarme qu’un simple voyant néon).
• Avec un schéma de base semblable à celui du « Clos 2000 », Lacmé a repensé sa production en réduisant les temps de fabrication puis d’assemblage dans une boite dédiée, sans liaisons soudées, presque sans vissages. La carte électronique est avec beaucoup de CMS avec implantation et soudure robotisées.
• La Lacmé 230 V Énergie 2000 fx est un appareil de bonne qualité d’un constructeur disposant de compétences et gros moyens industriels d’étude, mise au point et fabrication.
• Les modules plaquette électronique et transformateur ne sont réparables que par substitution. Le transformateur bloqué dans son alvéole est facile à extraire et remplacer ; la création d’une boite moulée dédiée à alvéoles permet un assemblage ou une réparation plus rapides.

Impulsion de la Lacmé 230 V Énergie 2000 fx avec charge normalisée de 500 Ohms :

La Lacmé 230 V Énergie 2000 fx venue en réparation pour la plaquette électronique avant l’achat d’un oscilloscope numérique à mémoire est repartie sans enregistrement de l’impulsion avec charge normalisée de 500 Ohms.
