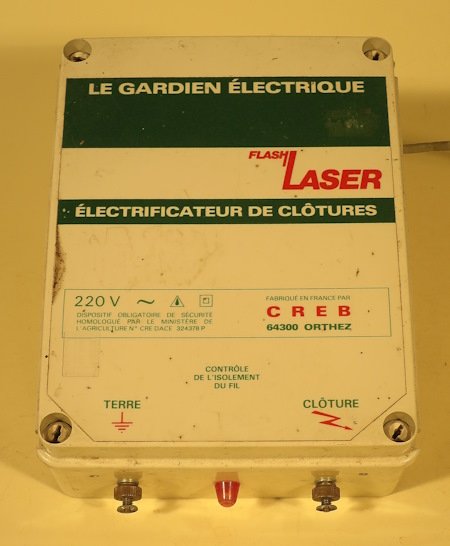

CREB - Gardien Électrique Flash Laser 220 Volts :

• Diffusion à partir de 1990.
• Condensateur 14 µF chargé à 600 V.
• Homologation CRE-DACE-324378P.

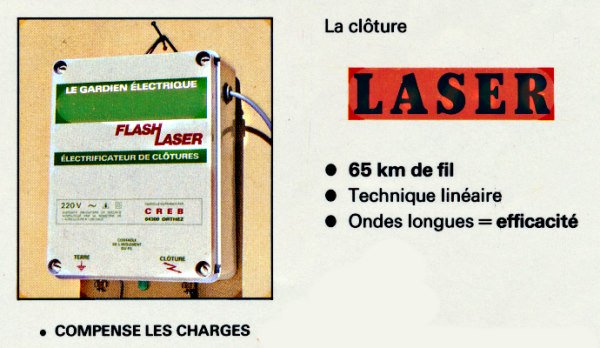

Extrait de la documentation 1991 de la CREB - Gardien Électrique Flash Laser 220 Volts.

Description et particularités de la clôture CREB - Gardien Électrique Flash Laser 220 Volts

• Avec la nouvelle norme (NF C 78-200, Juin 1982), les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les triacs ou les thyristors l’électronique devenait incontournable. Avec la CREB - Gardien Électrique Flash Laser 220 Volts, CREB a remarquablement réussi à être parmi les constructeurs français qui ont produit des appareils puissants.
• Assemblage dans un coffret isolant PVC Gwiss standard.
• Les sorties Clôture et Terre sont fixées directement dans le bas du coffret isolant.
• Un voyant avec lampe néon et résistances chutrices est maintenant incorporé dans le boîtier du nouveau transformateur. Au rythme des impulsions il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol.

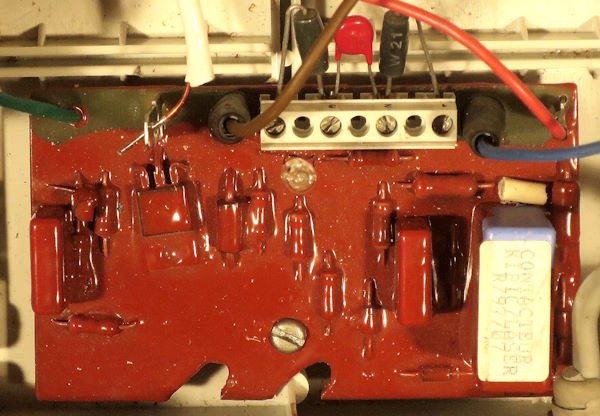

• Le module électronique est le même que celui du CREB - Gardien Électrique KIPIC 220 Volts. ; il n’est pas réparable après son trempage dans une résine époxy qui le protège efficacement de l’humidité. Une protection efficace contre les surtensions de l’alimentation secteur par deux résistances de sécurité de 47 Ohms et une petite varistance 250 V est facilement remplaçable.

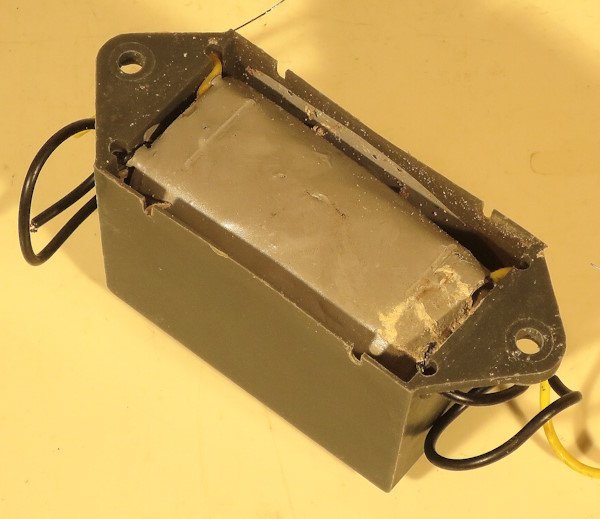

• Le transformateur à noyau magnétique droit est économique à réaliser, n’a pas un rendement élevé mais permet des impulsions plus courtes dont la puissance-crête est plus élevée qu’avec un circuit magnétique cuirassé. Logé dans un nouveau boîtier moulé le bobinage est fixé et protégé avec nappage de résine epoxy.
• Le condensateur chargé à environ 600 Volts a une capacité de 14 µF.
• Réparation possible, rapide mais onéreuse par remplacement du module anormal.

Expérience et observations de Michel Pyrat avec la clôture CREB - Gardien Électrique Flash Laser 220 Volts.

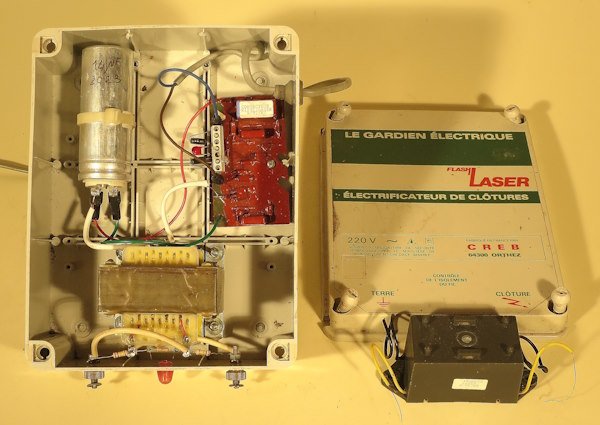

• La CREB - Gardien Électrique Flash Laser 220 Volts est constituée de deux modules (transformateur et rupteur) noyés avec de la résine époxy qui les rend irréparables tout en améliorant leur protection de l’humidité. Un condensateur 14 µF/630 V est fixé par un collier à côté du module électronique. Le module électronique est vissé dans le haut du coffret à côté du condensateur et au-dessus du transformateur. Avec les modules d’origine, les réparations par substitution sont rapides, ne demandent pas de grandes connaissances mais sont plus onéreuses que les interventions « composant par composant ». Bien que ce ne soit pas systématique ni vraiment justifié, le concept du « jetable à la première panne » devient applicable aux clôtures électriques.
• Dans le coffret il y a assez de place pour reconstruire avec des composants compatibles.

Impulsions de la CREB - Gardien Électrique Flash Laser 220 Volts :

Attention : L’oscillogramme ci-dessous n’est pas relevé avec le transformateur CREB qui était irréparable mais avec le Transformateur Filpic Énergipic 220 Volts du Energipic 220 V qui est compatible et avec un meilleur rendement (circuit magnétique cuirassé au lieu de noyau droit).

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », la CREB - Gardien Électrique Flash Laser 220 Volts produit, avec un condensateur de 14 µF, des impulsions espacées d’un peu plus de 1 seconde ayant la forme d’une pseudo demie sinusoïde d’environ 130 micro-secondes, tension-crête 4960 Volts, intensité-crête 9,92 Ampères et puissance-crête 49 kw.
