CREB - Gardien Électrique Électronic 2000, secteur 220 Volts :

• Diffusion importante pendant une dizaine d’années.

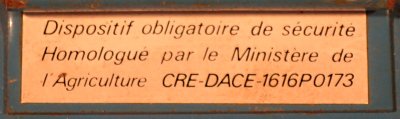

• Homologation CRE-DACE-1616P0173.

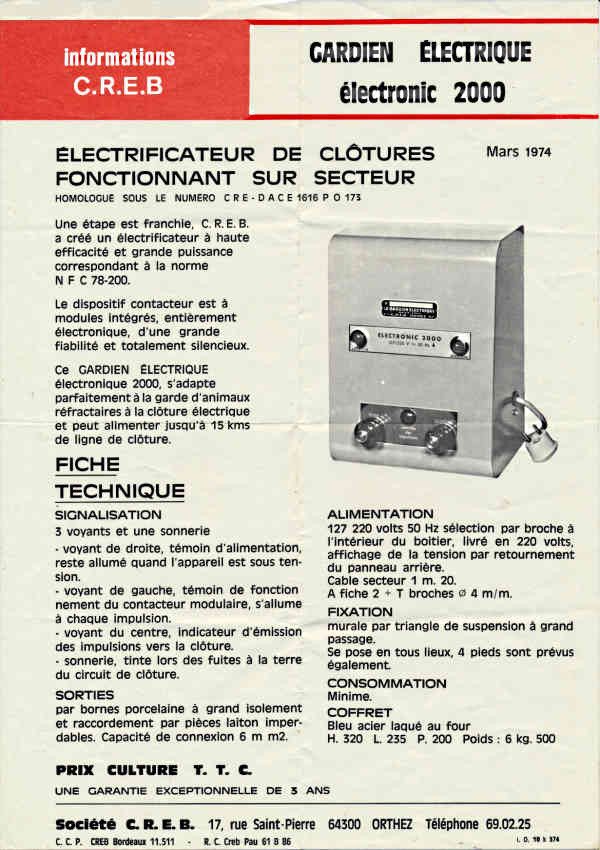

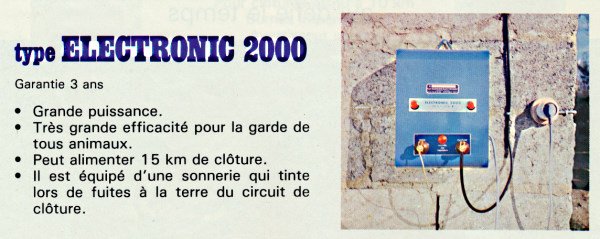

Extrait des documentations 1974 et 1983 de la CREB - Gardien Électrique Électronic 2000.

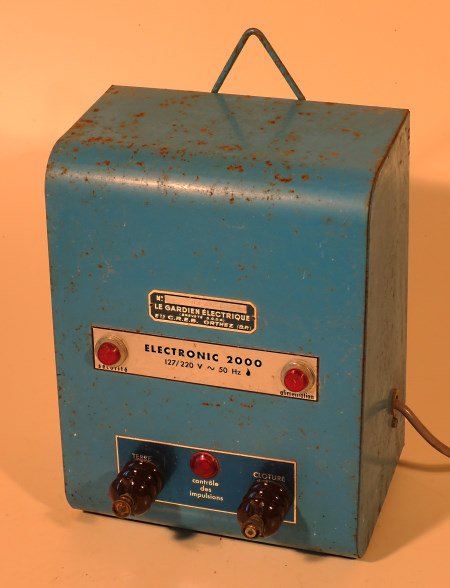

Description et particularités de la clôture CREB - Gardien Électrique Électronic 2000, secteur 220 Volts.

• Avec la norme NF C 78-200, 23 Juillet 1959 la limitation à 5000 Volts-crête de la tension maximum des impulsions des électrificateurs alimentés par le réseau rendait les rupteurs à vis platinées et bobine de Ruhmkorff inutilisables. Les concepteurs-créateurs ont produit des appareils où un transformateur avec primaire et secondaire indépendants (carcasses séparées) était alimenté en 220 V pendant un temps aussi rigoureusement précis que possible (en pratique de 1/2 à 2 périodes du courant 50 Hz). Avec les triacs ou les thyristors l’électronique devenait incontournable. Avec l’Électronic 2000, CREB a innové et réussi.
• Les sorties Clôture et Terre sont en 2 pièces en porcelaine.
• Un timbre de sonnerie simple et bien construit tinte d’autant plus fort qu’il y a davantage de pertes entre la ligne sur isolateurs et le sol.
• Entre les sorties Clôture et Terre un voyant avec lampe néon et résistances chutrices est branché. Au rythme des impulsions il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol.
• Le voyant de droite s’allume en permanence quand l’appareil est branché dans la prise d’alimentation secteur.
• Le voyant de gauche s’allume un instant à chaque alimentation du transformateur par le contacteur électronique.
• Adaptation au secteur 127/230 Volts par déplacement d’un fil du cordon secteur de la broche 220 à la broche 127.
• Réparation possible, rapide mais onéreuse par remplacement du module électronique ou du transformateur.

Expérience et observations de Michel Pyrat avec la clôture CREB - Gardien Électrique Électronic 2000, secteur 220 Volts :

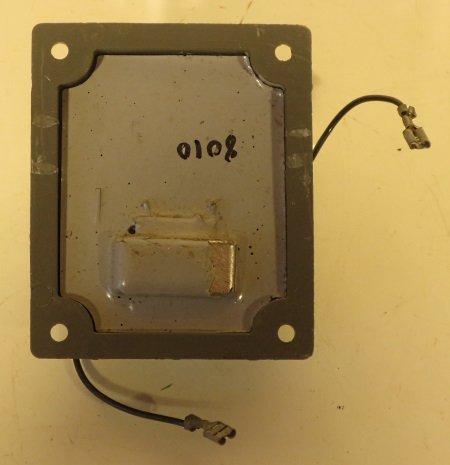

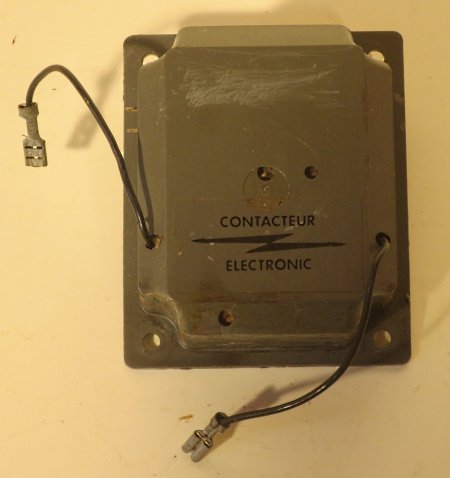

• La clôture CREB - Gardien Électrique Électronic 2000, secteur 220 Volts est la première que je connaisse qui, avant 1973, est constituée de deux modules (transformateur et rupteur) noyés avec de la résine époxy qui les rend irréparables tout en améliorant leur protection de l’humidité. Avec les modules d’origine, les réparations par substitution sont rapides, ne demandent pas de grandes connaissances mais sont plus onéreuses que les interventions « composant par composant ». Bien que ce ne soit pas systématique ni vraiment justifié, le concept du « jetable à la première panne » devient appliqué aux clôtures électriques.

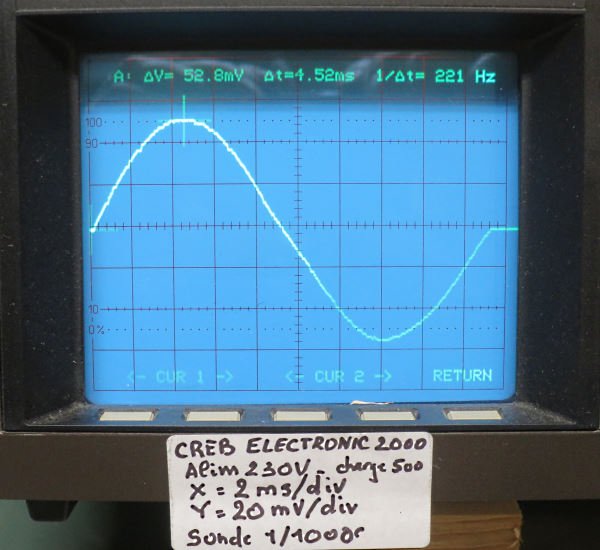

Impulsions du Gardien Électrique Électronic 2000 :

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », le Gardien Électrique Électronic 2000 produit des impulsions espacées d’un peu plus de 1 seconde ayant la forme d’une sinusoïde presque complète de 20 milli-seconde, tension-crête 53 Volts, intensité-crête 106 mA et d’énergie environ 55 millijoules.
