Clotseul SIC 220 V (1991), clôture sur secteur électronique avec décharge d’un condensateur 25 µF chargé à 600 V dans le primaire d’un transformateur élévateur :

• Diffusion nationale après 1979.

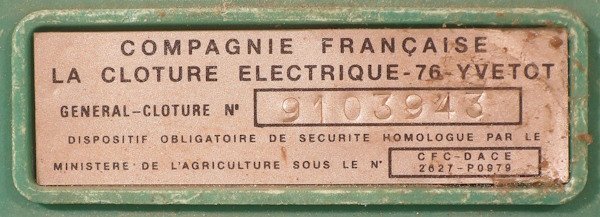

• Homologation CFC - DACE 2627 - P 0979

Description et particularités de la clôture Clotseul SIC 220 V (1991) électronique, impulsions courtes, haute énergie et basse impédance :

• Avec la nouvelle norme (NF C 78-200, Juin 1982), les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les triacs ou les thyristors pouvant fonctionner à plus de 600 V, l’électronique devenait incontournable. Avec la Clotseul SIC 220 V (1991), la CFCE a remarquablement réussi à être parmi les premiers constructeurs français qui ont produit des appareils surpuissants.

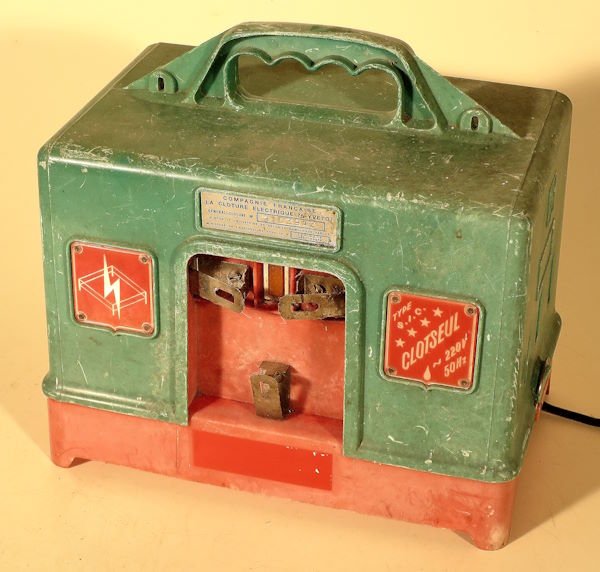

• Trois épingles à ressort en acier inoxydable, robustes et économiques équipent les sorties Clôture pleine puissance, Clôture puissance réduite (ajout en série d’une résistance bobinée de 500 Ohms pour alimenter cette sortie) et Terre.
• Le voyant néon de contrôle est alimenté par un circuit d’adaptation améliorant son fonctionnement avec les impulsions très courtes. Au rythme des impulsions il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol.
• Un condensateur polypropylène métallisé de 25 µF spécial pour décharges impulsionnelles contribue à la fiabilité du générateur.

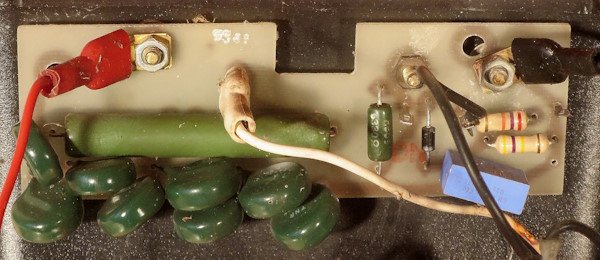

• Un parafoudre avec 8 varistances 910 V en série protège le transformateur des surtensions (coups de foudre) de moyenne énergie arrivant des prairies.
• Le transformateur est logé dans un bac moulé rempli de brai.
• Les composants de la plaquette électronique sont noyés dans une résine beige interdisant les réparations composant par composant tout en améliorant la résistance à l’humidité.
• La plaquette électronique est protégée des surtensions de moyenne énergie arrivant du secteur par une varistance 275 V et un fusible sous verre 5x20, 1A qui peuvent être facilement remplacés.
• Réparations possibles, rapides mais onéreuses par remplacement du module anormal.

Expérience et observations de Michel Pyrat avec la Clotseul SIC 220 V (1991), clôture sur secteur électronique, impulsions courtes, haute énergie et basse impédance :

• En 1980 Clotseul était le concepteur-constructeur dominant du marché français depuis des dizaines d’années avec des fabrications de haute qualité et une commercialisation par de nombreuses agences formées et soutenues à la vente et à la réparation. Avec les améliorations rendues possibles par la nouvelle norme NF C 78-200, Juin 1982 les électrificateurs anciens à bobine de Ruhmkorff ou ampoule de mercure devenaient obsolètes (voir la comparaison des normes au début de ma documentation Choisir et utiliser les Clôtures Filpic) et la Clotseul SIC 220 V (1991) est une belle création professionnelle, puissante et protégée des coups de foudre de moyenne énergie (ceux qui cassent les varistances en protégeant encore l’électronique et le transformateur).

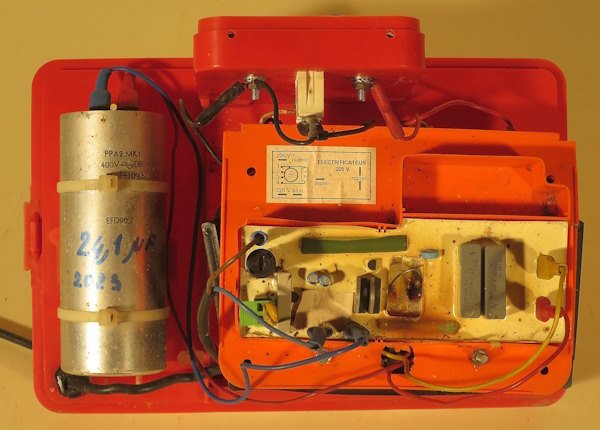

• Homologuée en Septembre 1979, la clôture Clotseul SIC 220 V (1991) est constituée de deux modules principaux (transformateur et rupteur) noyés avec de la résine époxy ou du brai qui les rend irréparables tout en améliorant leur protection de l’humidité et d’un module secondaire avec les 8 varistances du parafoudre-lignes et les composants améliorant l’alimentation du voyant de contrôle.

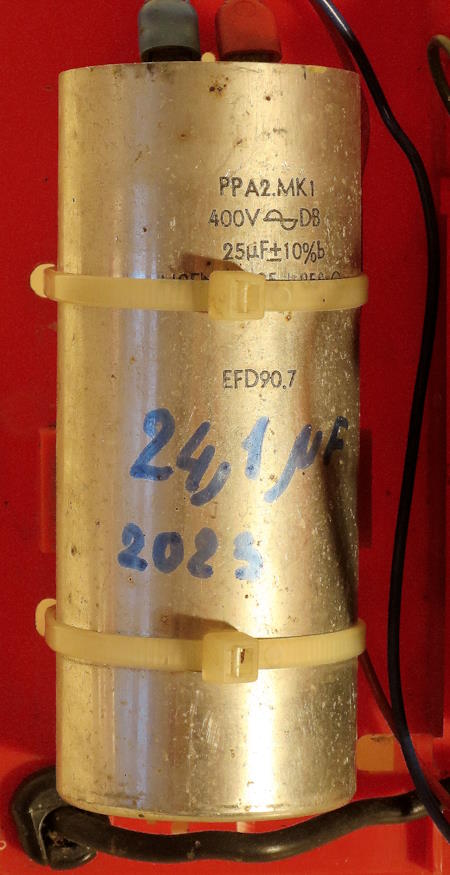

• Nécessaire pour ce genre d’électrificateur, un condensateur professionnel 25 µF/600 V, spécial pour décharges impulsionnelles est fixé à-côté du transformateur.
• Avec les modules d’origine, les réparations par substitution sont rapides, ne demandent pas de grandes connaissances mais sont plus onéreuses que les interventions « composant par composant ».
• La Clotseul SIC 220 V (1991) est un des plus puissants électrificateurs français homologué en 1979, très proche des limites de la norme NF C 78-200, Juin 1982 et avec les meilleures protections-foudre par varistances.

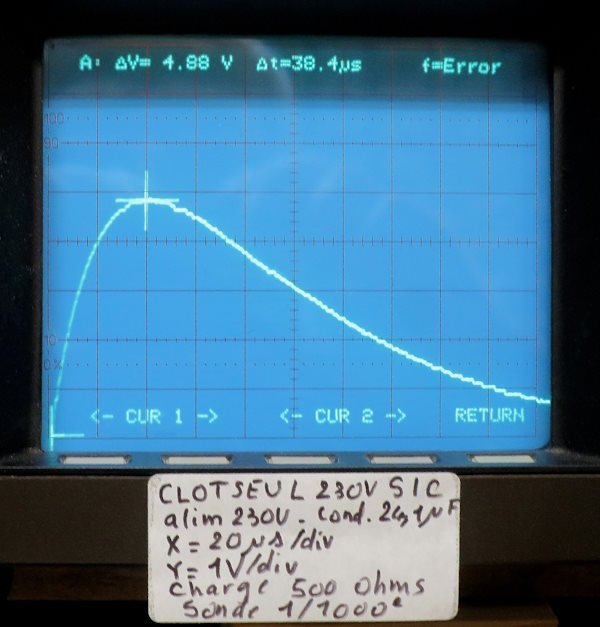

Impulsion de la Clotseul SIC 220 V (1991) avec charge normalisée de 500 Ohms :

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », la Clotseul SIC 220 V (1991) produit avec un condensateur de 24 µF (capacité en 2024) des impulsions espacées d’un peu plus de 1 seconde ayant la forme d’une pseudo demie sinusoïde d’environ 250 micro-secondes, tension-crête 4880 Volts, intensité-crête 9,76 Ampères et puissance-crête 47,6 kw.

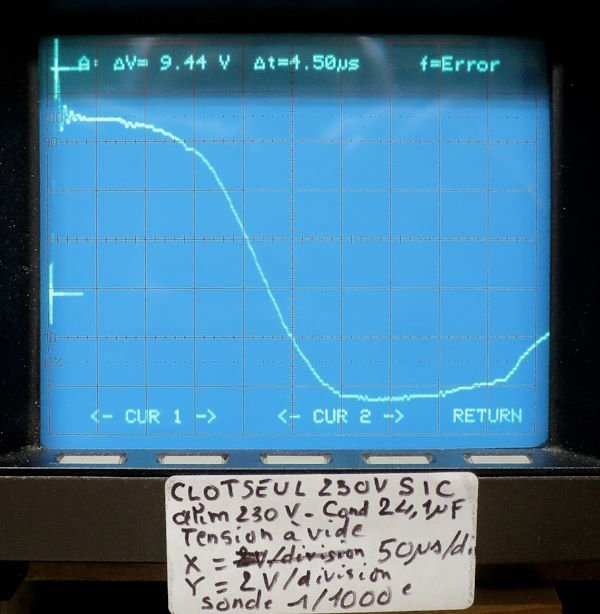

Impulsion de la Clotseul SIC 220 V (1991) sans charge :

Sans charge branchée aux bornes « Clôture » et « Terre », la Clotseul SIC 220 V (1991) produit avec un condensateur de 24 µF des impulsions à front raide (montée en 4,5 µs) espacées d’un peu plus de 1 seconde d’une durée positive de 230 micro-secondes et tension-crête 9440 Volts.
