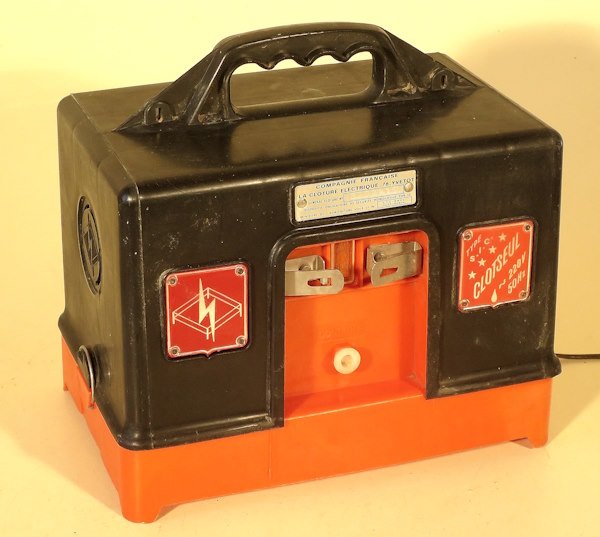

Clotseul SIC 220 V (1982), clôture sur secteur électronique avec décharge d’un condensateur 10 µF chargé à 600 V dans le primaire d’un transformateur élévateur :

• Diffusion nationale après 1979.

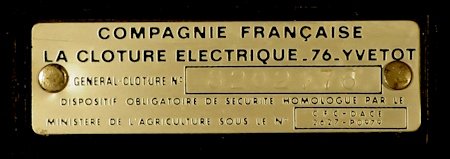

• Homologation CFC - DACE 2627 - P 0979

Description et particularités de la clôture Clotseul SIC 220 V (1982) électronique, impulsions courtes, haute énergie et basse impédance :

• Avec la nouvelle norme (NF C 78-200, Juin 1982), les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les triacs ou les thyristors pouvant fonctionner à plus de 600 V, l’électronique devenait incontournable. Avec la Clotseul SIC 220 V (1982), la CFCE a remarquablement réussi à être parmi les premiers constructeurs français qui ont produit des appareils surpuissants.
• Deux épingles à ressort en acier inoxydable, robustes et économiques équipent les sorties Clôture et Terre.
• Un condensateur polypropylène métallisé de 10 µF, (Propysic MCM de SIC-SAFCO) spécial pour décharges impulsionnelles contribue à la fiabilité du générateur.
• Transformateur : Rapport de transformation primaire/secondaire : 12,3. Prise intermédiaire au 1/20^e des spires du secondaire pour alimenter le voyant néon de contrôle.
• Le transformateur est logé dans un bac moulé rempli de brai.

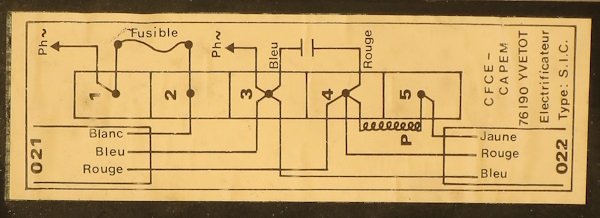

• La plaquette électronique est protégée par un fusible marqué sur le schéma des raccordements.
• Le voyant néon de contrôle est alimenté par un circuit d’adaptation améliorant son fonctionnement avec les impulsions très courtes. Au rythme des impulsions il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol.
• Il n’y a pas de protections des surtensions lignes et secteur par varistances.
• Réparations possibles, rapides mais onéreuses par remplacement du module anormal.

Expérience et observations de Michel Pyrat avec la Clotseul SIC 220 V (1982), clôture sur secteur électronique, impulsions courtes, haute énergie et basse impédance :

• En 1980 Clotseul était le concepteur-constructeur dominant du marché français depuis des dizaines d’années avec des fabrications de haute qualité et une commercialisation par de nombreuses agences formées et soutenues à la vente et à la réparation. Avec les améliorations rendues possibles par la nouvelle norme NF C 78-200, Juin 1982 les électrificateurs anciens à bobine de Ruhmkorff ou ampoule de mercure devenaient obsolètes (voir la comparaison des normes au début de ma documentation Choisir et utiliser les Clôtures Filpic) et la Clotseul SIC 220 V (1982) est une belle création professionnelle, déjà puissante par ses impulsions très courtes. Le condensateur de 10 µF situe cet appareil dans la catégorie des énergies moyennes alors qu’il faudrait environ 30 µF pour atteindre la limite de 5 Joules avec charge de 500 Ohms qui devient permise.

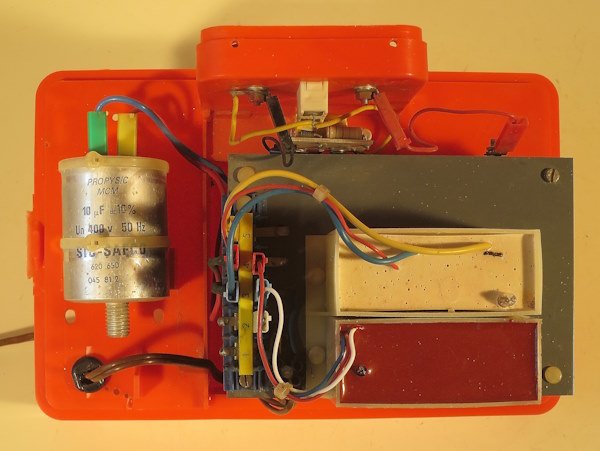

• Homologuée en Septembre 1979, la clôture Clotseul SIC 220 V (1982) est constituée de trois modules principaux (transformateur, charge du condensateur et décharge du condensateur dans le primaire du transformateur) noyés avec de la résine époxy ou du brai qui les rend irréparables tout en améliorant leur protection de l’humidité et d’une petite plaquette améliorant l’alimentation du voyant de contrôle.
• Nécessaire pour ce genre d’électrificateur, un condensateur professionnel 10 µF/600 V, spécial pour décharges impulsionnelles est fixé à-côté du transformateur.
• Avec les modules d’origine, les réparations par substitution sont rapides, ne demandent pas de grandes connaissances mais sont plus onéreuses que les interventions « composant par composant ».

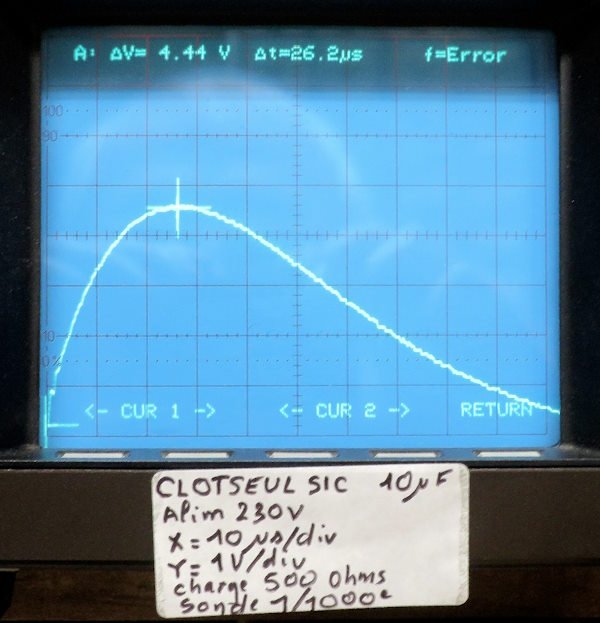

Impulsion de la Clotseul SIC 220 V (1982) avec charge normalisée de 500 Ohms :

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », la Clotseul SIC 220 V (1982) produit avec un condensateur de 10 µF des impulsions espacées d’un peu plus de 1 seconde ayant la forme d’une pseudo demie sinusoïde d’environ 100 micro-secondes, tension-crête 4440 Volts, intensité-crête 8,88 Ampères et puissance-crête 39,4 kw.

Impulsion de la Clotseul SIC 220 V (1982) sans charge :

Sans charge branchée aux bornes « Clôture » et « Terre », la Clotseul SIC 220 V (1982) produit avec un condensateur de 10 µF des impulsions à front raide (montée en 3,6 µs) espacées d’un peu plus de 1 seconde, d’une durée positive de 130 micro-secondes et de tension-crête 11000 Volts (7500 V si on néglige les oscillations transitoires).
