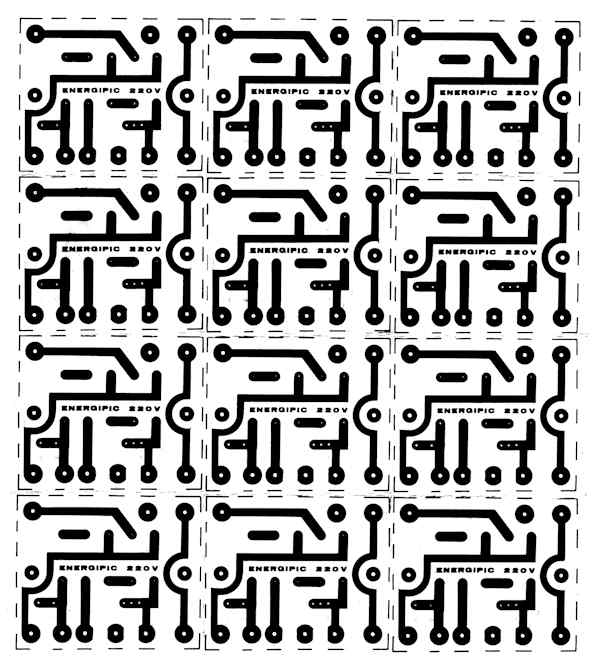

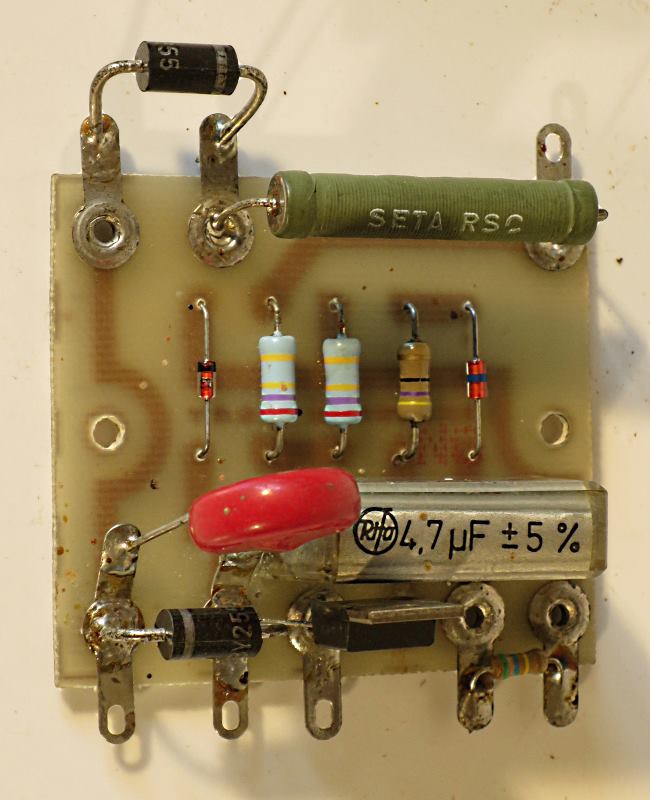

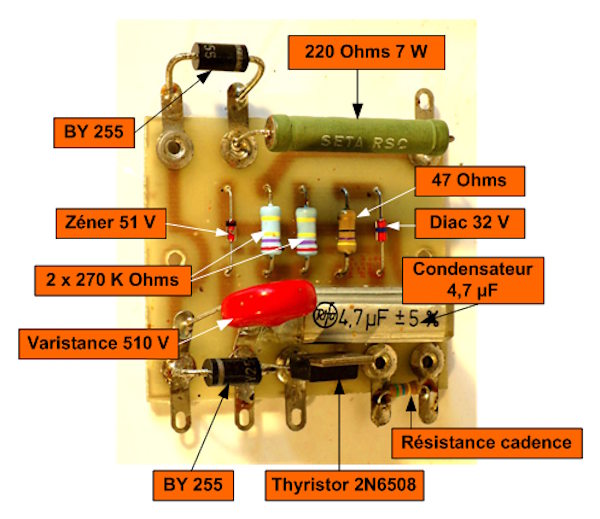

Tous les circuits imprimés des Clôtures Filpic étaient fabriqués en interne sur des plaques de verre-époxy cuivré 35 µ, simple face, par sérigraphie et gravure par perchlorure de fer. Les composants les plus exposés aux surtensions ou coups de foudre, (thyristor, diodes et varistances) sont déssoudables par le dessus de la plaquette ; les autres composants sont remplaçables en dévissant la plaquette. La réparation composant par composant coûtait 2 à 3 fois moins cher qu’un circuit complet.

Utilisations principales :

• Rupteur électronique des FILPIC ÉNERGIPIC 220 V et Énergipic secteur 220 Volts [2018].

• Rupteur électronique pour la reconstruction d’électrificateurs 230 V 50 Hz utilisant des condensateurs de 10 à 50 µF chargés à 600 V.

Documentations pouvant être téléchargées :

• ENERGIPIC 220 V - Schéma + Photos
• Technologie et dépannage - ENERGIPIC 220 V
