Plaquette électronique ÉNERGIPIC 12 V
Tous les circuits imprimés des Clôtures Filpic étaient fabriqués en interne sur des plaques de verre-époxy cuivré 35 µ, simple face, par sérigraphie et gravure par perchlorure de fer. Les composants sont remplaçables en dévissant la plaquette. La réparation composant par composant coûtait 2 à 5 fois moins cher qu’un circuit complet.
ÉNERGIPIC 12 V - Plaquette électronique.

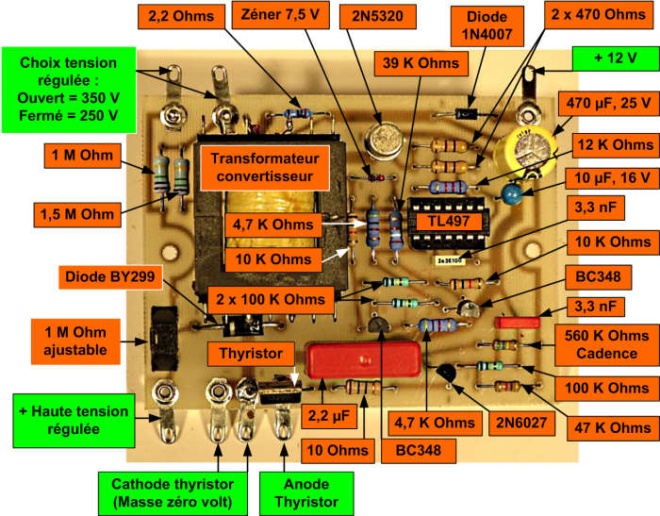

Énergipic 12 V - Plaquette avec étiquettes composants.
Énergipic 12 V - Circuit imprimé

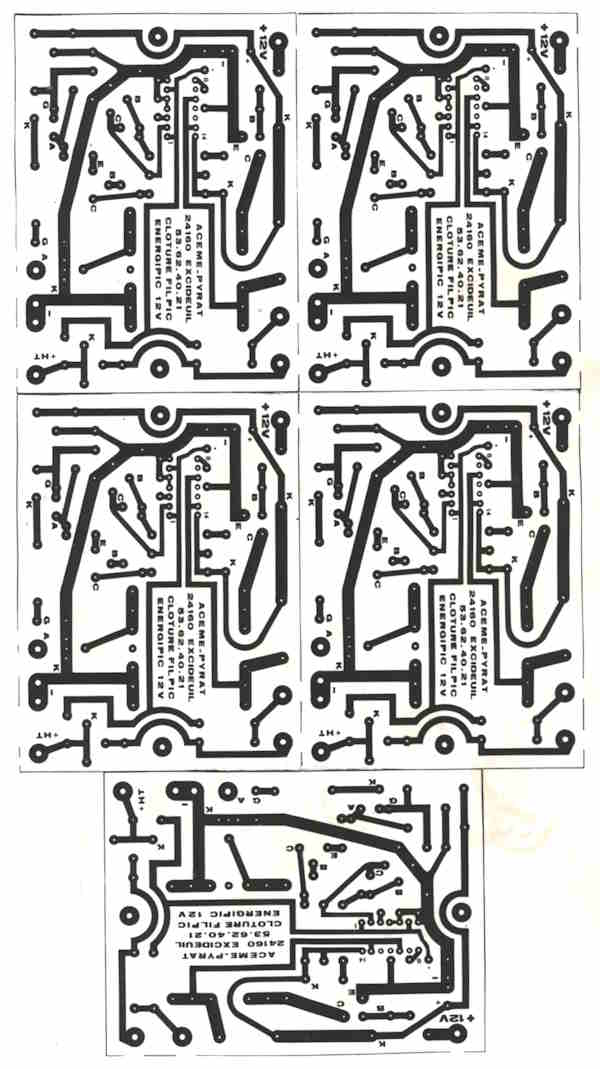

ÉNERGIPIC 12 V - Typon sérigraphie 5 plaquettes.
Utilisations principales :
- Rupteur électronique des Énergipic 12 Volts, Énergipic 12 Volts hybride, FILPIC ÉNERGIPIC 12 V et Clôture Paturec 6 V reconstruite en Filpic Energipic 12 V.
- Rupteur électronique pour la reconstruction d’électrificateurs 12 V utilisant des condensateurs de 10 à 30 µF chargés jusqu’à 400 V.
