PRÉCLO, rupteur 12 Volts électronique SME.

Diffusion régionale en France (Sud-Ouest) depuis environ 1982.
Homologation en France : MON - DACE - 3416 P 2881
Alimentation : Batterie au plomb 12 Volts 48/50 Ah..

Description et particularités du rupteur PRÉCLO, 12 Volts électronique SME.

La batterie alimente un convertisseur électronique haute-tension avec un petit transformateur élévateur ferrite à enroulement auxiliaire pour oscillations à réaction (environ 5000 Hz) produisant des sorties pseudo-rectangulaires redressées par une diode 1N4007 et régulées sommairement par absorption (perte de rendement) par une petite varistance à 320 V sur « Normal » et 350 V sur « Fort » avec une alimentation 12 V . Le condensateur polyester de stockage (SCR PMD 1800) a une capacité de 18 µF et une tension de service de 330 V (alternatif 50 Hz). Le circuit de déclenchement du thyristor utilise un diac (1992). Le réglage d’efficacité « Fort/Normal » est presque inopérant.
L’intervalle entre deux impulsions successives augmente beaucoup quand la tension de la batterie diminue (1,2 s pour batterie à 12 V et plus de 2 s pour batterie à 8 V).
Câblage direct sur une platine bakélite de 3 mm avec cosses et œillets rivés dans lesquels les composants sont soudés « en l’air ». Isolement général après câblage par trempage dans de la paraffine fondue. Ce n’est pas esthétique mais efficace et réparable.
Le transformateur, avec primaire et secondaire bobinés concentriques sur carcasse standard est entôlé par un circuit magnétique cuirassé (tôles 70x84 mm) ; les sorties directes sous souplisso sont fragiles pour le fil fin du secondaire.
Le pupître de commandes et contrôles est équipé d’un commutateur tumbler deux positons stables « Arrêt-Marche », d’un bouton poussoir « Contrôle batterie » et d’un interrupteur tumbler « Normal-Fort » agissant peu ou pas sur la puissance des impulsions (alimentation directe sur « Fort » et avec mise en série de 22 Ohms sur « Normal »). La tension de la batterie est estimée par la brillance d’une « lampe de cadran radio ». La tension de sortie des impulsions produites est évaluable par un faible éclat lumineux d’un luciole néon alimenté par 3 résistances de 56 kilo-ohms branchées en série sur les sorties « Terre » et « Clôture ».
La borne de sortie « Clôture » est de haute qualité et peut isoler plus de 10 000 V dans une boite en tôle avec un perçage de seulement 18 mm (1982).
La sortie « Terre » (Borne « PTT ») n’est pas isolée de la boite. Les utilisateurs sentaient le courant des impulsions en touchant la boite quand la prise de terre était insuffisante (utilisation trop fréquente d’une « dent de pirouette » cassée !).
La plupart des composants - sauf les transformateurs - sont standard et identifiables ce qui permet les réparations composant par composant.

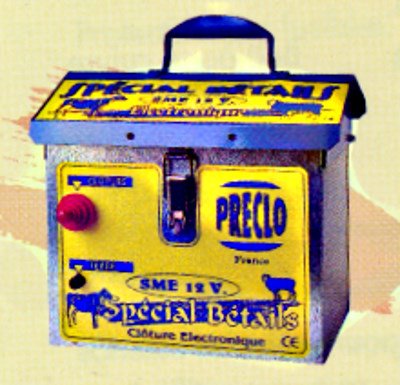

**PRÉCLO - Clôture 12 V électronique SME - (doc Préclo)**

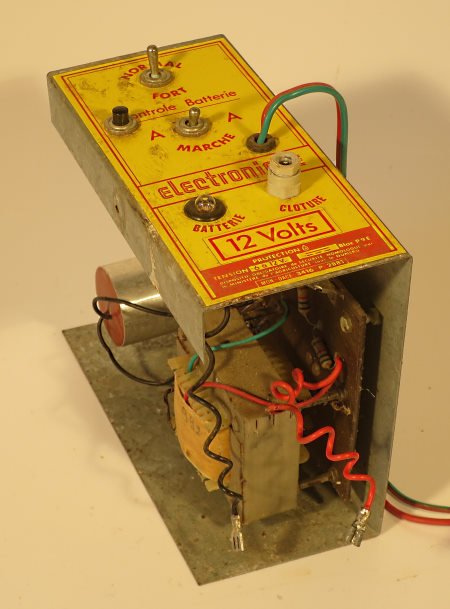

**PRÉCLO - Rupteur 12 V électronique SME - Boitier.**

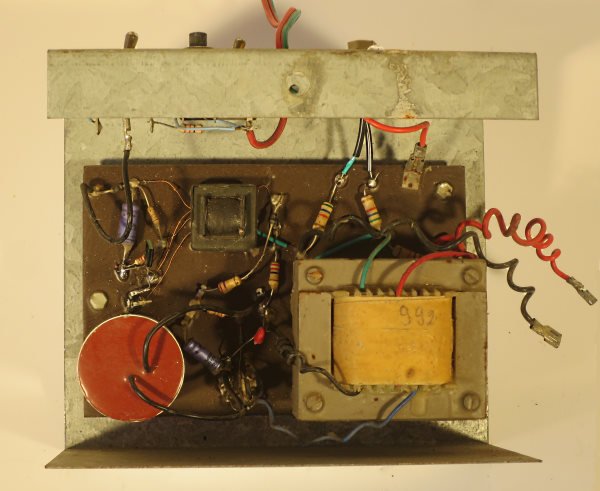

**PRÉCLO - Rupteur 12 V électronique SME - Platine du rupteur.**

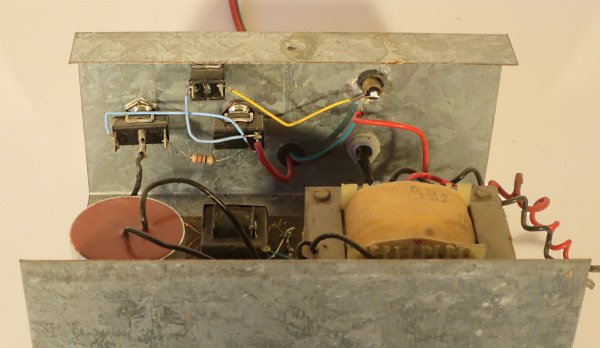

**PRÉCLO - Rupteur 12 V électronique SME - Intérieur rupteur.**

Expérience et observations de Michel Pyrat avec la clôture PRÉCLO, 12 Volts électronique SME :

La clôture PRÉCLO, 12 Volts électronique SME, adopte le principe devenu universel des électrificateurs électroniques où l’on décharge brutalement un condensateur chargé à plus de 300 V dans le primaire d’un transformateur élévateur 5 000 à 10 000 V. Ce type de générateur d’impulsions est devenu possible par la diffusion de nouveaux composants (Diodes, transistors, thyristors ou triacs, condensateurs polyester ou polypropylène renforcés pour des décharges courtes (1/5 000 s à 1/15 000 s) sous de très fortes intensités (50 à 200 Ampères-crête) et films isolants polyester (Mylar) pour le bobinage des transformateurs.
Pour les appareils alimentés par batterie ou par pile il faut alors produire du courant redressé sous une tension de 200 à 400 V à partir des 6 à 12 V de la batterie ou de la pile par un « convertisseur-élévateur à découpage » dont la mise au point, le rendement et la fiabilité entraineront la réussite ou l’échec commercial du modèle.
Pour la PRÉCLO, rupteur 12 Volts électronique SME, le convertisseur à découpage ne s’arrête pas quand le condensateur est rechargé à 350 V et jusqu’au déclenchement de l’impulsion suivante la surproduction d’énergie convertie est absorbée et perdue par la varistance branchée en parallèle sur le condensateur 18 µF. Ce n’est pas bon pour le rendement de l’appareil et conduit à réduire la capacité du condensateur (diminution de l’efficacité) et à augmenter l’espacement entre les impulsions (risque accru de franchissement des animaux entre deux décharges) si l’on veut que la batterie ne soit pas vidée trop vite.
Les transformateurs rencontrés en dépannage présentaient régulièrement quatre imperfections : couches trop larges avec disruptions entre couches par les marges, défauts de bobinage avec chevauchements sans isolant en début de nouvelle couche, insuffisance de tension du fil en cours de bobinage avec glissement de spires en début ou fin de couche, non immobilisation des spires par une imprégnation de vernis sous vide après bobinage.
Le câblage assez surprenant, « en l’air », des composants directement soudés sur des cosses ou des œillets rivés sur la platine bakélite s’est révélé fiable et réparable.
Après câblage, le trempage de la platine dans de la paraffine fondue est une idée remarquable. L’utilisation de cire ozokérite, plus collante aurait évité des écaillages.
Le contrôle de la tension de la batterie par la brillance d’une petite lampe à incandescence 12 V indique au mieux qu’il y a encore ou presque plus d’énergie stockée.
Le voyant néon d’évaluation de la tension de sortie entre bornes « Clôture et Terre » indique surtout que l’appareil fonctionne ou pas.
La sortie « Terre » n’est pas isolée de la boite. Les utilisateurs sentaient le courant des impulsions en touchant la boite quand la prise de terre était insuffisante (utilisation trop fréquente d’une « dent de pirouette » cassée !).
La PRÉCLO, rupteur 12 Volts électronique SME revenait en atelier pour remplacer les fils et cosses de liaison à la batterie ou pour des mauvais contacts sur les commutateurs. Les sorties directes des petits fils du secondaire des transformateurs cassaient parfois au ras des soudures. Le condensateur principal, insuffisamment renforcé pour décharges impulsionnelles se coupait assez souvent. Le transformateur de sortie, non imprégné de vernis sous vide vieillissait mal avec des disruptions entre couches ou des court-circuits entre spires se chevauchant ou se croisant. Les coups de foudre entrainaient des claquages inévitables sur les composants et sur le transformateur de sortie.
Malgré ses qualités de robustesse, la PRÉCLO, rupteur 12 Volts électronique SME, souffrait du faible rendement d’un convertisseur-élévateur rudimentaire non régulé.
La PRÉCLO, rupteur 12 Volts électronique SME avait une efficacité tellement améliorée par rapport aux anciens rupteurs à vis platinées qu’elle a eu une belle réussite commerciale.

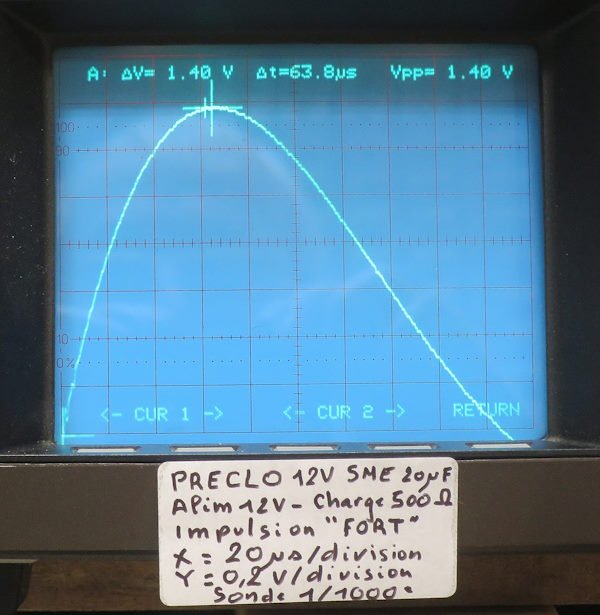

Impulsions de la clôture PRÉCLO, rupteur 12 Volts électronique SME :

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », la clôture PRÉCLO, rupteur 12 Volts électronique SME produit des impulsions espacées de 1,2 s à plus de 2 s, ayant la forme caractéristique des rupteurs à décharge de condensateur haute-tension dont la partie la plus efficace dure 180 micro-secondes sur « Fort », tension-crête - 1400 Volts, intensité-crête presque 3 A et puissance-crête presque 4000 W.
