FILPIC ELECTRONIPIC 6 V reconstruit en ENERGIFIL 12 V

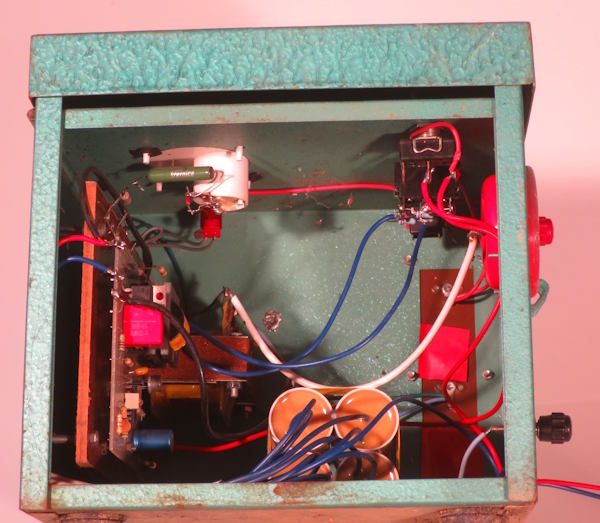

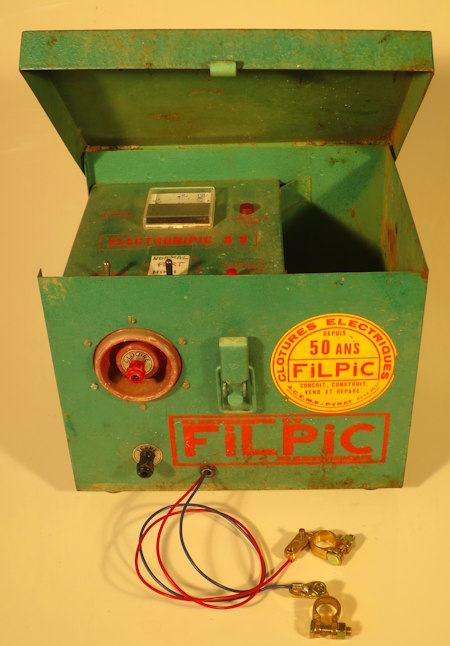

Electronipic 6V reconstruit en Energifil 12 V.

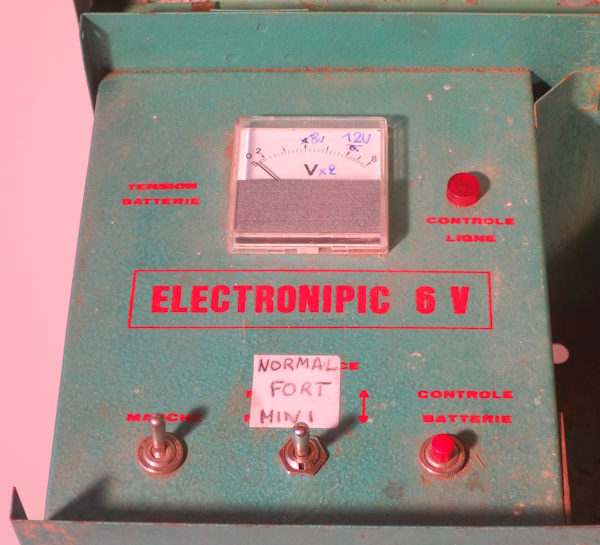

Electronipic 6V reconstruit en Energifil 12 V - Pupître.
Plaquette ÉNERGIFIL 12 Volts.
Electronipic 6V reconstruit en Energifil 12 V - Rupteur.
Impulsion du Filpic Electronipic 6 V reconstruit en FILPIC Énergifil 12 V avec charge normalisée de 500 Ohms :

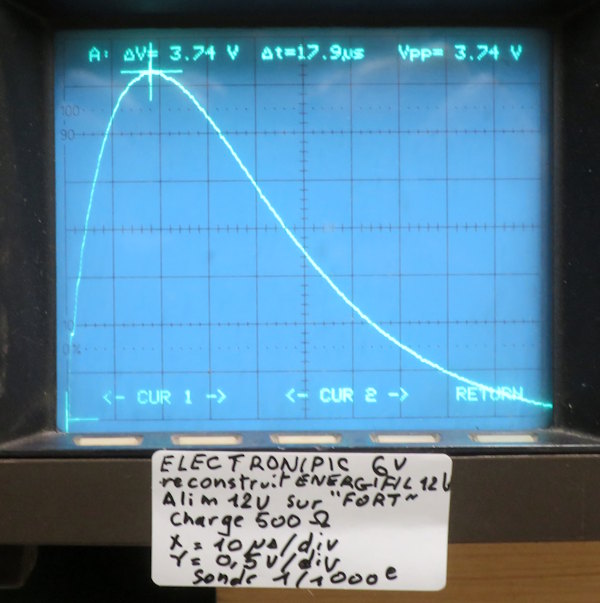

Electronipic 6V reconstruit en Energifil 12 V - Impulsion avec charge 500 Ohms.
Avec la charge normalisée de 500 ohms branchée aux bornes « Clôture » et « Terre », le Filpic Electronipic 6 V reconstruit en FILPIC Énergifil 12 V produit avec 4 condensateurs de 4,7 µF chargés à 350 V des impulsions espacées d’un peu plus de 1,5 seconde ayant la forme d’une pseudo demie-sinusoïde d’environ 100 micro-secondes, tension-crête 3740 volts, intensité-crête 7,5 Ampères et puissance-crête 28 kW.
Modifications effectuées :
- Modification et contrôle de la plaquette Filpic Electronipic 6 V pour avoir une plaquette
Energifil 12 Volts à haut rendement et régulation. - Remplacement du réglage de puissance Fort/Normal par un commutateur Normal/Fort/Mini pour 3 niveaux de puissance régulée.
- Montage de 4 condensateurs 4,7 µF 350 V renforcés.
- Remplacement des fils et cosses pour le branchement à la batterie 12 V à l’extérieur de la boite.
- Modification de l’alimentation du voltmètre pour qu’il indique 12 V au lieu de 6 V.
Documentations pouvant être téléchargées :
