Description et particularités de la clôture Lacmé 12 V Energie 1200 Mobil :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable.
• Sur la face avant un gros bouton commande la mise en marche et le réglage de la puissance des impulsions. Deux bornes permettent le branchement d’un panneau solaire.
• Sur la face arrière deux bornes à vis « Clôture » et « Terre » permettent le raccordement aux lignes sur isolateurs et à la prise de terre.
• En appuyant moins de 4 secondes sur le bouton poussoir un voyant LED à changements de couleur indique la tension de sortie des impulsions.
• En appuyant plus de 4 secondes sur le bouton poussoir, le même voyant LED à changements de couleur indique l’état de charge de la batterie.
• Un condensateur 10 µF/450 V ac est chargé à tension variable selon le réglage manuel du variateur de puissance et selon l’automatisme commandant 4 impulsions faibles puis 1 impulsion au maximum choisi avec le variateur manuel.
• Carte électronique dans un boitier encliquetable garni de résine dure protégeant les composants de l’humidité et rendant le module non réparable.
• Transformateur noyé dans un boitier dédié obturé de résine, sorties du primaire et du secondaire par fils souples et cosses AMP.
• Réparations faciles, seulement par substitution avec les pièces d’origine pour la plaquette électronique, le condensateur et pour le transformateur.

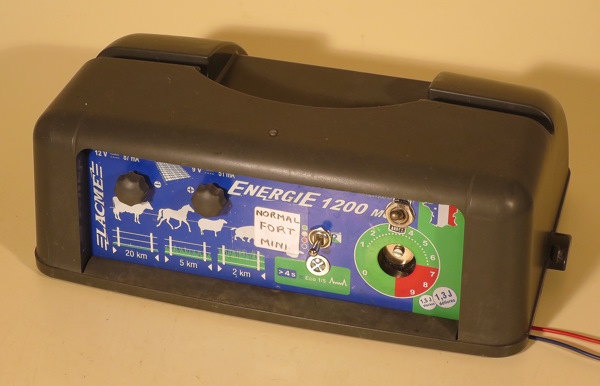

• Lacmé 12 V Energie 1200 Mobil avec boite dédiée Lacmé fermée.

• Lacmé 12 V Energie 1200 Mobil avec boite dédiée Lacmé fermée, reconstruite.

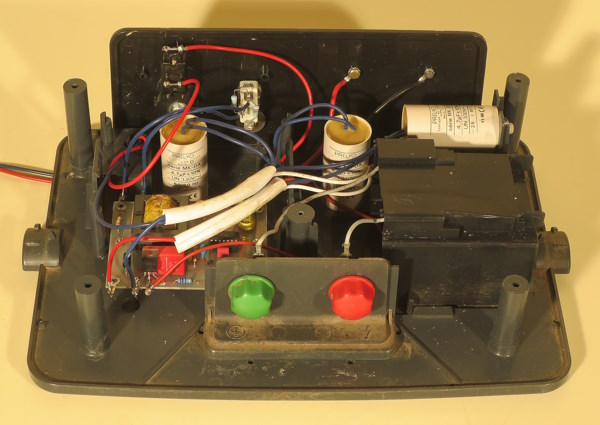

• Lacmé 12 V Energie 1200 Mobil avec boite dédiée Lacmé ouverte.

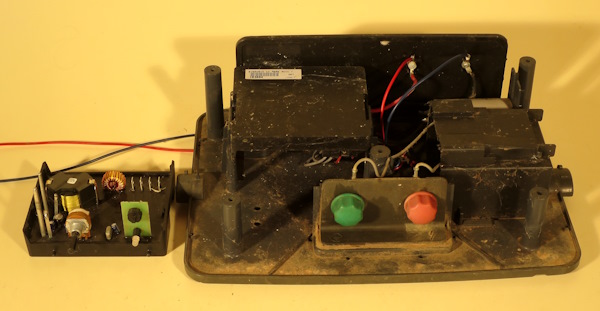

• Lacmé 12 V Energie 1200 Mobil avec boite dédiée Lacmé ouverte, reconstruite.

• Lacmé 12 V Energie 1200 Mobil avec boite dédiée Lacmé. Plaquette électronique, dessus.

Expérience et observations de Michel Pyrat avec la Lacmé 12 V Energie 1200 Mobil :

• Avec la nouvelle norme NF C 78-200, Juin 1982 les constructeurs et distributeurs pouvaient enfin proposer des appareils qui, correctement installés, avaient la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.
• Le « Clos 130-2 » ayant établi les grandes qualités des électrificateurs 12 V à impulsions courtes par décharge contrôlée d’un condensateur de 20 µF pouvant être chargé à plus de 300 V, Lacmé a mis au point et commercialisé avec le Lacmé 12 V Energie 1200 Mobil un appareil à la fois réglable selon les besoins par le bouton du variateur et économisant l’énergie stockée dans la batterie en produisant des cycles de cinq impulsions, quatre de puissance réduite et une de la puissance choisie à la mise en marche. Ces améliorations sont importantes pour l’efficacité et l’augmentation de l’autonomie entre les recharges de la batterie tout en obligeant à la multiplication des composants de la plaquette électronique ce qui augmente aussi le risque de panne pour des appareils fonctionnant en permanence en zone rurale davantage exposée aux surtensions des orages.
• La Lacmé 12 V Energie 1200 Mobil est un appareil de bonne qualité d’un constructeur disposant de compétences et gros moyens industriels d’étude, mise au point et fabrication.
• Les modules électroniques et transformateur ne sont réparables que par substitution. Le transformateur est facile à extraire et remplacer ; la création d’une boite moulée dédiée à rainures et encliquetages permet un assemblage ou une réparation plus rapides.

Impulsions de la Lacmé 12 V Energie 1200 Mobil avec charge normalisée de 500 Ohms :

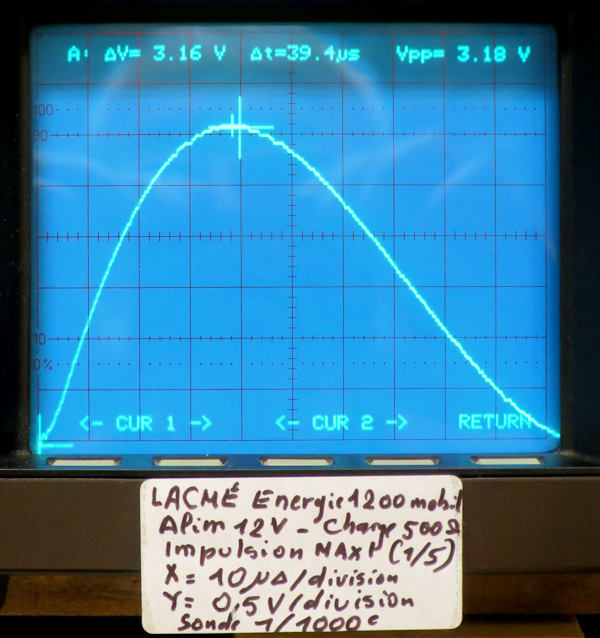

1 - Impulsion la plus puissante, (Une sur cinq) avec variateur au maximum et charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre » :

La Lacmé 12 V Energie 1200 Mobil produit, avec un condensateur de 10 µF, des impulsions espacées d’un peu plus de 1 seconde, ayant la forme d’une pseudo demie sinusoïde d’environ 100 micro-secondes, tension-crête 3160 Volts, intensité-crête 6,32 Ampères et puissance-crête 20 kW.

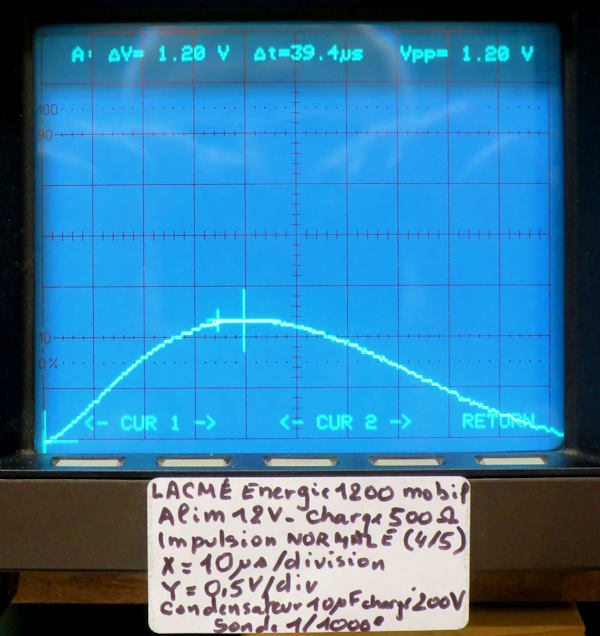

2 - Impulsions à puissance réduite, (quatre sur cinq) avec variateur au maximum et charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre » :

La Lacmé 12 V Energie 1200 Mobil produit, avec un condensateur de 10 µF, des impulsions à puissance réduite espacées d’un peu plus de 1 seconde, ayant la forme d’une pseudo demie sinusoïde d’environ 100 micro-secondes, tension-crête 1200 Volts, intensité-crête 2,4 Ampères et puissance-crête 2,9 kW.
