Chapron 230 V Sec 15 000 :

• Conforme à la norme Européenne NF EN 60335-2-76

Description et particularités de la clôture Chapron 230 V Sec 15 000 :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable. Les condensateurs de 30 µF + 10 µF chargés à 600 V et un transformateur avec entôlage cuirassé et carcasses indépendantes concentriques permettent d’atteindre les limites homologables.
• Les sorties Clôture et Terre sont de solides bornes filetées avec boutons isolés vissées dans le bas du coffret.
• Une rampe de 6 diodes LED est branchée entre les sorties. Au rythme des impulsions, plus elles sont nombreuses à produire un éclair, meilleure est la tension au départ entre la ligne sur isolateurs et le sol.
• Deux condensateurs 30 µF/450 V (alternatif) et 10 µF/450 V (alternatif) sont chargés à plus de 600 V en moins de 1 s par un doubleur de tension Schenkel ; une base de temps avec résistances, condensateur électrochimique et diac amorce le triac environ 50 fois par minute pour décharger les condensateurs dans le primaire du transformateur spécial pour décharges impulsionnelles.
• Un fusible (500 mA) et une varistance (275 V) protègent des surtensions du secteur 230 V.
• Un condensateur 5 nF/15 kV est branché entre les sorties ; il améliore l’efficacité des impulsions et protège le transformateur des surtensions orageuses de faible énergie arrivant par les lignes des clôtures.
• Réparations possibles, composant par composant ou substitution pour la plaquette électronique ; le transformateur et les condensateurs sont remplaçables par substitution.

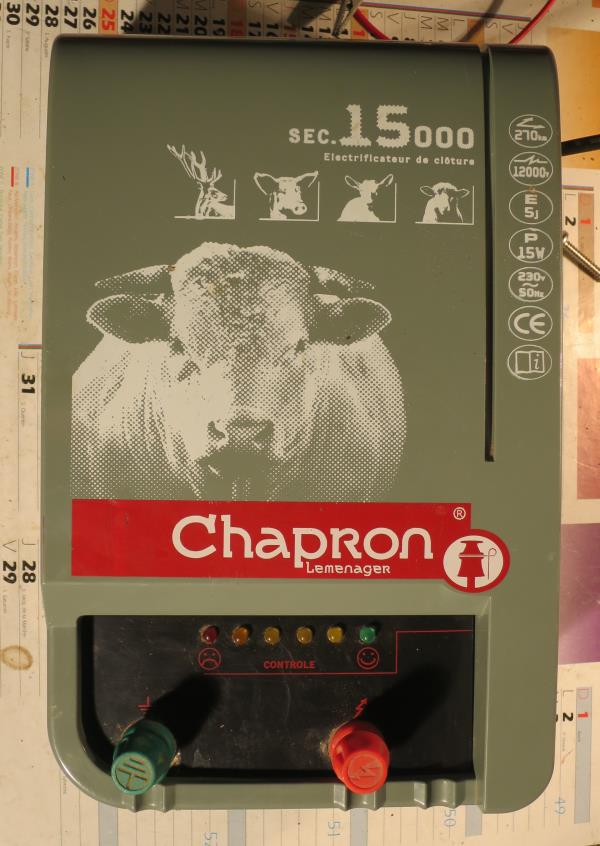

• Chapron 230 V Sec 15 000 avec boite fermée.

• Chapron 230 V Sec 15 000 avec boite ouverte.

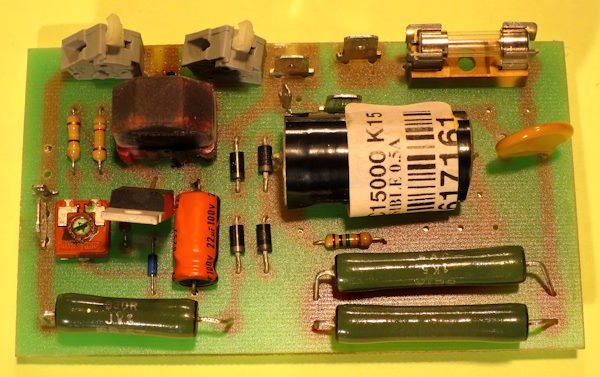

• Chapron 230 V Sec 15 000, plaquette électronique dessus.

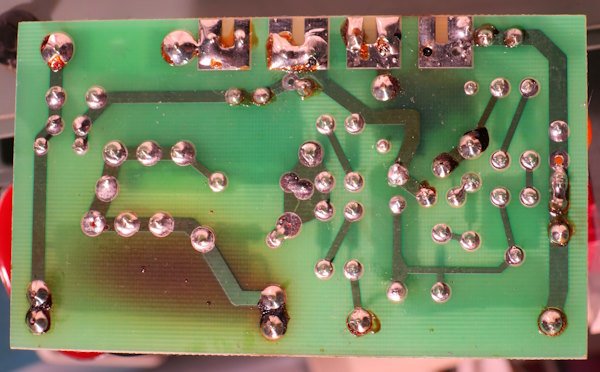

• Chapron 230 V Sec 15 000, plaquette électronique dessous.

Expérience et observations de Michel Pyrat avec la Chapron 230 V Sec 15 000 :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les constructeurs et distributeurs pouvaient enfin proposer des appareils qui, correctement installés, avaient la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.
• Des condensateurs de 30 et 10 µF/630 V vraiment renforcés pour décharges impulsionnelles (une décharge violente par seconde) sont difficiles à fabriquer et ne doivent pas être confondus avec la plupart des offres disponibles qui sont des condensateurs 450 V/50 Hz (100 charges/décharges par seconde).
• La Chapron 230 V Sec 15 000 est un appareil de bonne qualité d’un constructeur disposant de compétences et gros moyens industriels de fabrication.
• Les plaquettes électroniques sont réparables par substitution ou composant par composant. Le transformateur et les condensateurs ne sont pas réparables.

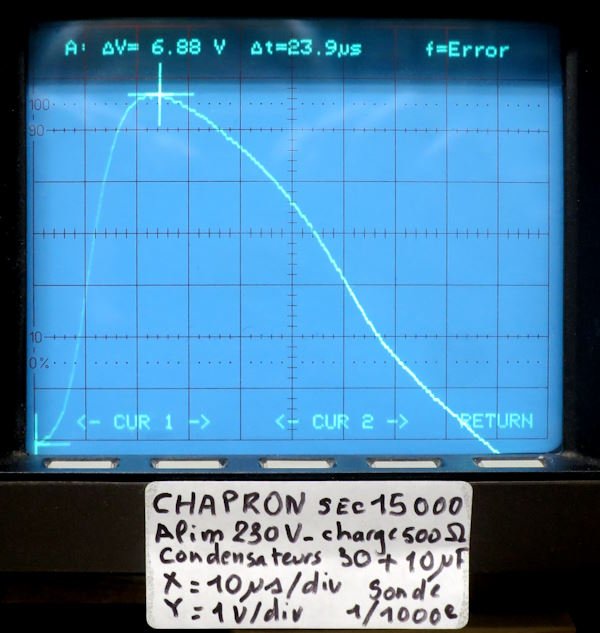

Impulsion de la Chapron 230 V Sec 15 000 avec charge normalisée de 500 Ohms :

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », la Chapron 230 V Sec 15 000 produit avec des condensateurs de 30 + 10 µF des impulsions espacées d’un peu plus de 1 seconde ayant la forme d’une pseudo demie sinusoïde d’environ 90 micro-secondes, tension-crête 6880 Volts, intensité-crête 13,76 Ampères et puissance-crête 94,7 kw.
