Chapron 220 V Seclos K10 :

• Conforme à la norme Européenne NF EN 61011

Description et particularités de la clôture Chapron 220 V Seclos K10 :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable. En ayant repris les fabrications de Farag-Privas, Chapron intègre une très bonne clôture électrique 220 V. Le condensateur de 30 µF chargé à 600 V et un transformateur avec entôlage cuirassé et carcasses indépendantes concentriques permettent de s’approcher des limites homologables de 10 Ampères, 5000 Volts et 5 Joules des essais avec la « charge normalisée » de 500 Ohms. Voir, ci-dessous, l’oscillogramme de l’impulsion avec charge normalisée de 500 Ohms de la Clôture 230 V Seclos K 10-Privas (mesures sur un appareil construit en 1994, transformateur d’origine, condensateur marqué 30 µF affaibli à 25 µF).
• Les sorties Clôture et Terre sont des « Bornes PTT » vissées dans le bas du côté gauche.
• Un voyant avec lampe néon et résistances chutrices est branché entre les sorties. Au rythme des impulsions il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol.
• Un condensateur 30 µF/450 V (alternatif) est chargé à plus de 600 V en moins de 1 s par un doubleur de tension Schenkel ; une base de temps avec résistances, condensateur électrochimique et diac amorce le triac environ 50 fois par minute pour décharger le condensateur 30 µF dans le primaire du transformateur spécial pour décharges impulsionnelles.
• Un fusible (500 mA) et une varistance (275 V) protègent des surtensions du secteur 220 V.
• Pas d’éclateur ou de parafoudre à varistances réduisant les effets des coups de foudre arrivant par les lignes des clôtures.
• Réparations possibles, composant par composant ou substitution pour la plaquette électronique ; le transformateur et le condensateur sont remplaçables par substitution.

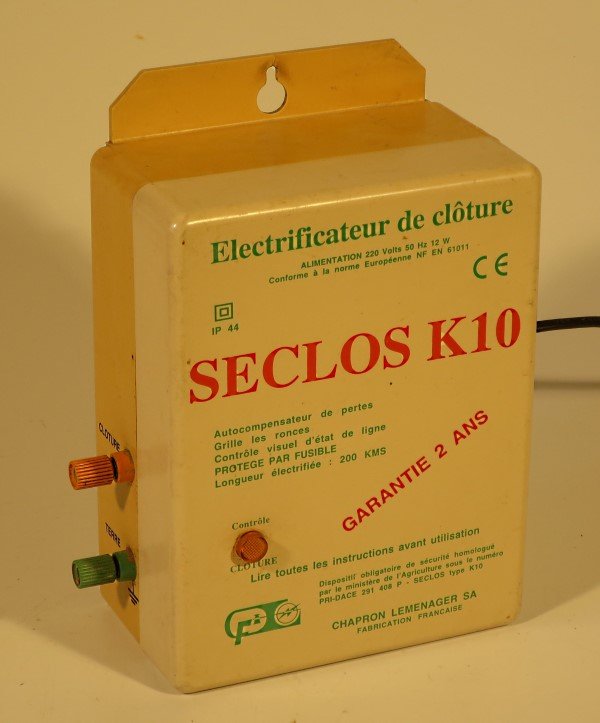

• Chapron 220 V Seclos K10 avec boite fermée.

• Chapron 220 V Seclos K10 avec boite ouverte.

• Chapron 220 V Seclos K10, plaquette électronique dessus.

• Chapron 220 V Seclos K10, plaquette électronique dessous.

Expérience et observations de Michel Pyrat avec la Chapron 220 V Seclos K10 :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les constructeurs et distributeurs pouvaient enfin proposer des appareils qui, correctement installés, avaient la capacité de contraindre les animaux marchant sur le sol à ne pas franchir les fils électrifiés.
• Un condensateur de 30 µF/630 V vraiment renforcé pour décharges impulsionnelles (une décharge violente par seconde) est difficile à fabriquer et ne doit pas être confondu avec la plupart des offres disponibles qui sont des condensateurs 50 Hz (100 charges/décharges par seconde).
• La Chapron 220 V Seclos K10 est un appareil de bonne qualité d’un constructeur disposant de compétences et gros moyens industriels de fabrication.
• Les plaquettes électroniques sont réparables par substitution ou composant par composant. Le transformateur et le condensateur 30 µF ne sont pas réparables.

Impulsion de la Seclos 220 V K 10-Privas avec charge normalisée de 500 Ohms, condensateur affaibli à 25 µF au lieu de 30 µF neuf :

Avec la charge normalisée de 500 Ohms branchée aux bornes « Clôture » et « Terre », la Seclos 220 V K 10-Privas produit avec un condensateur de 25 µF des impulsions espacées d’un peu plus de 1 seconde ayant la forme d’une pseudo demie sinusoïde d’environ 300 micro-secondes, tension-crête 4280 Volts, intensité-crête 8,56 Ampères et puissance-crête 36,7 kw. Avec 30 µF ce serait un peu plus.
