Expérience de Michel Pyrat avec le rupteur inconnu 6 Volts N° 1 :

• Je n’ai que ce rupteur et je ne sais rien de son fabricant.
• Pour pouvoir voir l’oscillogramme de l’impulsion avec charge de 500 Ohms, j’ai remplacé les 2 vis platinées, remis le ressort spiral dans sa forme et huilé le roulement à bille du volant.

Observations :

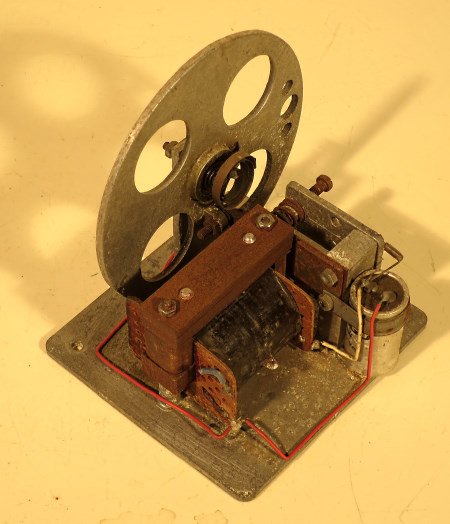

Rupteur compact avec des composants de qualité. De très bonnes idées originales, des moyens de production, moulage et usinage précis et reproductibles rendent ce mécanisme bien intéressant :

• Volant de grand diamètre tournant sur un roulement à billes serti dont l’axe est isolé de la masse (Si du courant pouvait passer par les billes, le roulement vieillissait par électro-érosion).
• Ressort spiral relativement court et de plus forte section que sur la plupart des rupteurs de cette époque : Meilleur rendement car moins de chute de tension quand la bobine est alimentée.

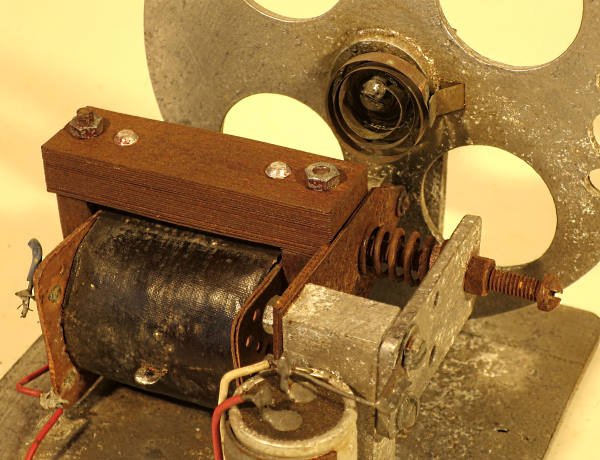

• Montage de la bobine avec un entôlage semi-cuirassé ce qui devait permettre la production d’impulsions plus courtes (avantage des bobines à noyau droit) et de plus forte intensité que les bobines avec circuit cuirassé.
• À énergie égale, les rupteurs à impulsions plus courtes étaient plus efficaces.
• En face du linguet, le large entrefer permet l’utilisation d’un linguet plus raide avec une plus grande stabilité pendant des années.
• Ce rupteur reste très difficile à régler, mais, peut-être qu’il n’avait pas besoin de réglage, tout étant optimisé par construction
• Les vis platinées sont peu accessibles (ce serait difficile d’enlever une fourmi écrasée, intervention la plus fréquente sur ces rupteurs) et assez difficiles à remplacer.
• Une butée limite la rotation du volant à moins d’un demi tour. Cela me semble pas assez.
• Le condensateur est un 0,5 µF Helgo, largement dimensionné.
• Commercialisation estimée autour de 1955.

Documentations pouvant être téléchargées :

• Pas de documentation disponible.
