Horizont 220 V Corral 3000. Rupteur électronique chargeant à 600 volts et déchargeant deux condensateurs de 8 µF dans un transformateur élévateur dont le secondaire est relié aux sorties Clôture et Terre :

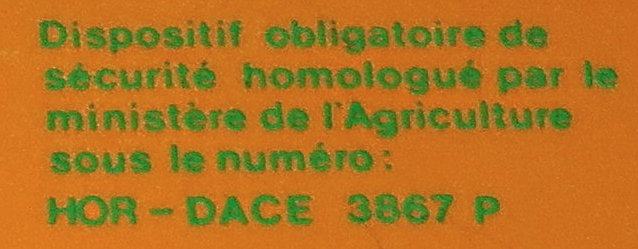

• Fabrication en Allemagne. Homologation HOR - DACE - 3867 - P dans les limites de la norme NF C 78-200, Juin 1982

• Importation par CIPEL (GARDAPILE)

Description et particularités de la clôture Horizont 220 V Corral 3000 :

• Avec la nouvelle norme NF C 78-200, Juin 1982, les concepteurs-créateurs ont pu produire des appareils à haute énergie par décharge très courte de condensateurs haute-tension dans un transformateur spécialement adapté aux impulsions. Avec les diodes silicium, triacs ou thyristors l’électronique devenait incontournable.
• Avec un coffret dédié produit par injection l’assemblage des composants est rapide et les réparations sont facilitées.
• Les bornes des sorties « Clôture » et « Terre » sont solides et bien identifiables.
• Un voyant avec lampe néon et résistances chutrices est branché entre les sorties. Au rythme des impulsions, il produit un éclair d’autant plus vif qu’il y a moins de pertes entre la ligne sur isolateurs et le sol.
• Deux condensateurs 8 µF/630 V -, volumineux, (isolants plus épais) sont chargés à plus de 600 V en moins de 1 s par un doubleur de tension Schenkel ; une base de temps avec résistances, condensateur chimique 47 µF/63 V et diac amorce le thyristor environ 50 fois par minute pour décharger les deux condensateurs 8 µF dans le primaire du transformateur qui est incorporé dans un boitier moulé obturé de résine epoxy.
• Réparations possibles, composant par composant ou substitution pour la plaquette électronique ; le transformateur et les condensateurs sont remplaçables par substitution.

Expérience et observations de Michel Pyrat avec la clôture Horizont 220 V Corral 3000 :

• Avant 1980 les clôtures Horizontont été commercialisées en France par : CIPEL (GARDAPILE), GIPELEC (GARDAPILE, CORRAL, RANCH) - Après 1967, LAW (ULTRAMAT), HORIZONT (HORIZONT) - Avant 1980, COPELEVAGE (KOLTEC/COPEL). Les importateurs, Cipel, Gipelec, Law et Copelevage commercialisaient des productions Horizont sous leurs marques puis Horizont s’est implanté avec une filiale en France. Les productions Horizont sont de haute qualité avec de gros moyens de conception et de fabrication.
• La boite est moulée par injection en deux bacs assemblés par cinq vis. Après dévissage du capot le rupteur est bien accessible pour le dépannage.
• Les 2 diodes du doubleur de tension ne sont pas protégées des surintensités provocables par des microcoupures sur l’alimentation 220 V.
• Les deux résistances chargeant le condensateur 47 µF/63 V de la base de temps sont survoltées, il en faudrait 3 ou 4 pour tenir aux 600 V qui peuvent les alimenter.
• Les réparations sont possibles avec les pièces d’origine pour le transformateur ou des composants standard pour la plaquette électronique.

Impulsion de l’ Horizont 220 V Corral 3000 + avec charge normalisée de 500 Ohms :

Avec la charge normalisée de 500 ohms branchée aux bornes « Clôture » et « Terre », la Horizont 220 V Corral 3000 + (proche de la Horizont 220 V Corral 3000) produit avec 1 condensateur de 20 µF des impulsions espacées d’un peu plus de 1 seconde ayant la forme d’une pseudo demie sinusoïde, durant environ 160 micro-secondes, tension-crête 3820 volts, intensité-crête 7,64 Ampères et puissance-crête 29 kW.
