FILPIC 12 Volts :

- Diffusion en Dordogne, Corrèze et Haute-Vienne après 1977.

• Plus puissant que le 6 Volts, le 12 Volts peut aussi fonctionner plus longtemps entre deux recharges de sa grosse batterie.
• Coffre robuste en tôle d’acier protégée par antirouille et laque martelée polymérisée.
• Sur le couvercle, deux larges poignées rabattables facilitent les déplacements.
• Fermeture du couvercle verrouillable par cadenas.
• Contrôle de batterie par voltmètre.
• Contrôle des lignes par voyant néon.
• Tout est réparable composant par composant.
• Alimentation par accumulateur rechargeable 12 Volts 50 à 64 Ah.
• Poids 24 kg avec batterie.
• Autonomie 3 à 4 semaines, 24h/24 selon les pertes en ligne.
• Coefficient d’efficacité 3. Le coefficient d’efficacité est proportionnel à l’énergie par impulsion ; il permet de comparer assez fidèlement les appareils entre eux si l’on a des lignes et prise de terre ayant des pertes équivalentes par kilomètre. En pratique, on vérifie qu’un appareil de coefficient d’efficacité 1 (Énergie de 40 à 50 millijoules) permet d’électrifier avec une sécurité suffisante des lignes en fil de fer galvanisé de 1 à 2 km sur isolateurs plastique. Pour une sécurité totale, toujours avec fil galvanisé et isolateurs, il faut disposer de 200 à 500 millijoules par km.

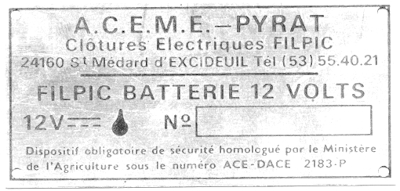

- FILPIC 12 Volts. Plaque constructeur.

- FILPIC 12 Volts. Photo 1977.

- FILPIC 12 Volts. Rupteur Privas 12 V.

- FILPIC 12 Volts. Documentation 1977-1.

- FILPIC 12 Volts. Documentation 1977-2.

Documentations pouvant être téléchargées :

• Carte de garantie Filpic 12 V
• Notice Filpic 12 V
• Documentation condensée ACEME-PYRAT 1975

Impulsion du FILPIC 12 Volts avec charge normalisée de 500 Ohms :

Alimenté en 12 V, avec la charge normalisée de 500 ohms branchée aux bornes « Clôture » et « Terre », le FILPIC 12 Volts produit des impulsions espacées de 1,3 secondes ayant la forme caractéristique des rupteurs à vis platinées et bobine de Ruhmkorff. Durée utile 31 ms, tension crête à crête 153 V, intensité-crête 306 mA et puissance-crête 47 W.

Expérience et observations de Michel Pyrat avec le FILPIC 12 Volts :

• En 1976 avait besoin d’intégrer dans la gamme un modèle 12 Volts plus efficace que le Filpic 6 Volts. Plutôt que de créer et optimiser un nouveau rupteur en interne, ce qui aurait demandé 2 à 3 ans, j’ai préféré acheter le rupteur monobloc 12 Volts de Farag-Privas et l’incorporer dans une nouvelle boite fabriquée en interne. Ce fût le Filpic 12 Volts.

• Pour pouvoir voir l’oscillogramme de l’impulsion avec charge de 500 Ohms, j’ai remplacé la bobine-Privas qui était claquée par une bobine-Pyrat qui améliorait l’énergie des impulsions et était plus robuste par son imprégnation sous vide.

• Après homologation, le Filpic 12 Volts a été commercialisé de 1977 à 1988.

Observations :

• Le cœur de la réussite commerciale des clôtures électriques se situe dans l’efficacité et la robustesse du générateur des impulsions, (rupteur) ; pour les appareils sur batterie et encore plus pour ceux alimentés par pile, la recherche d’un rendement élevé, (rapport entre l’énergie des impulsions et celle fournie par l’alimentation) est importante.

Le rupteur compact 12 V Privas avec des composants de qualité, bien étudiés, réparable, réglable et ne se déréglant pas était un bon choix.

• Les réparations étaient normales sur les vis platinées qui duraient une dizaine d’années et accidentelles sur la bobine et le ressort spiral qui chauffaient en fin de décharge de la batterie en dessous de 10 Volts (plus assez de force pour renvoyer le volant). À ma connaissance, il n’a pas été trouvé de solution pour les rupteurs à vis platinées et c’est qui, en 1982, a conçu un limiteur électronique de décharge arrêtant les impulsions de l’ Énergipic 12 Volts quand la tension de la batterie descend à 9 Volts.

Pour améliorer le service après-vente du FILPIC 12 Volts, j’ai produit en interne des bobines améliorant l’énergie des impulsions et vieillissant mieux en les imprégnant sous vide de vernis époxy.

Bobine Privas du FILPIC 12 Volts :

• Primaire : 181 spires en 4 couches, fil 80/100 ^e.
• Secondaire : 3510 spires en 18 couches, fil 8/100 ^e.

Bobine Pyrat du FILPIC 12 Volts :

• Primaire : 180 spires en 4 couches, fil 80/100 ^e.
• Secondaire : 3000 spires en 14 couches, fil 14/100 ^e.
