ELECTRO-SECTEUR 6 Volts, électronique, avec chargeur.Clôture Electro-Secteur (Constructeur inconnu), alimentation batterie 6 V, chargeur incorporé. Commercialisation après 1960 :
- Pas d’homologation que je connaisse.
- Pas de ressemblances avec d’autres constructeurs identifiables.
- Clôture batterie 6 V avec décharge d’un condensateur Oxyvolt 1000 µF 12/15 V chargé à 6 V, entièrement électronique.
- Chargé à 6 V par la batterie le condensateur 1000 µF est déchargé à intervalles réglables dans le primaire du transformateur des impulsions. L’interrupteur électronique est composé de 2 transistors OC 35 (Transistor PNP germanium TO3, 8A, 60 V) associés en parallèle et commandés par un transistor 2N 234A (Transistor PNP germanium TO3, 3A, 30 V). La cadence des impulsions est réglable par un rhéostat 10 000 ohms.
- Un chargeur mono-alternance avec transformateur 110/220 V et redresseur sélénium 1 plaque 45x45 mm sur radiateur 45x80, sans résistance de régulation est incorporé sur le châssis.
- Un commutateur tumbler, inverseur bipolaire 3 positions « Marche-Arrêt-Charge » permet les commandes.
- Construction originale avec un châssis plat en tôle permettant les réparations composant par composant. Le châssis est inséré entre deux coquilles injectées en matière plastique.
- Un voyant néon, « Contrôle clôture », s’allume brièvement quand la tension de sortie des impulsions est suffisante.
- Branchement à la batterie extérieure par fils rouge et noir sortant par la coquille inférieure.
- Branchement à la prise de terre et à la ligne de clôture par 2 fils sortant par la coquille inférieure.
Electro-Secteur 6 V, avec chargeur - Coffret fermé.

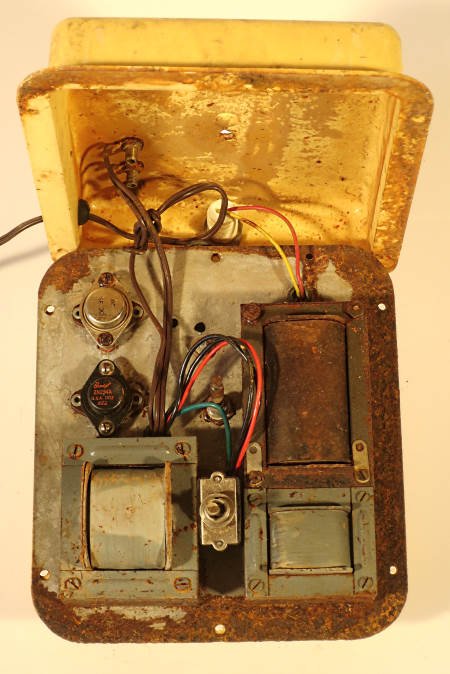

Electro-Secteur 6 V, avec chargeur - Intérieur, dessus.

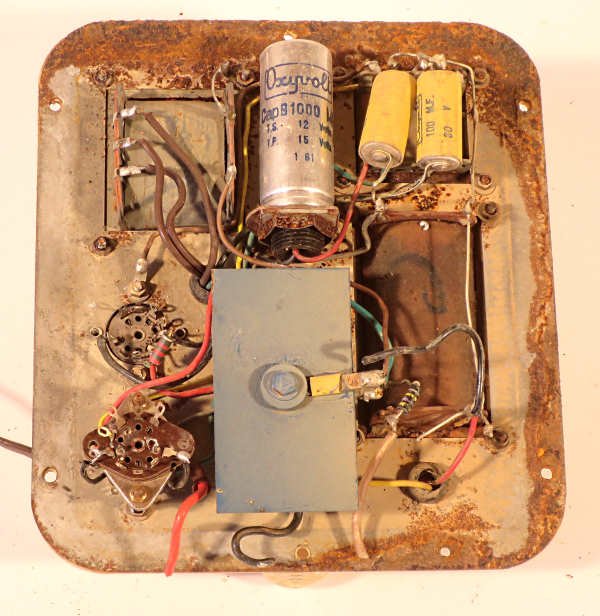

Electro-Secteur 6 V, avec chargeur - Intérieur, dessous.
Expérience de Michel Pyrat avec l’électrificateur 6 Volts Electro-Secteur à chargeur incorporé.
- L’électrificateur 6 Volts Electro-Secteur à chargeur incorporé présente des particularités nouvelles bien intéressantes pour remplacer les clôtures à rupteur électro-mécanique (vis platinées et bobine de Ruhmkorff) par un rupteur à transistors. Le concepteur-constructeur avait de grandes connaissances en électricité, électronique, bobinage, assemblage et incorporation dans un coffret moulé astucieux. Je ne sais pas pourquoi ce constructeur n’a pas réussi une commercialisation durable.
- Je n’ai pas pu tester cet appareil en fonctionnement. Dommage !
